Die Landestalsperrenverwaltung Sachsen realisiert viele Bauprojekte mit finanzieller Unterstützung durch den Europäischen Fonds für regionale Entwicklung (EFRE). Auf dieser Seite finden Sie Informationen und Bilder zu den einzelnen Projekten.

Gewässer Elbe
Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum 2008 bis 2023
Bauzeit 2014 bis 2019
Baufirma

Swietelsky Baugesellschaft mbH
wks Technik GmbH
Elektro Dresden-West Gesellschaft für Elektrotechnik mbH
Eiffage Infra Ost GmbH /ehemals Wilhelm Faber GmbH & Co. KG
Oehme GmbH
Kohouts Garten- und Landschaftsbau GmbH

Förderzeitraum
2007-2013

FV-Ident-Nr.: 101340030
Planung von Leistungsphase 2 bis 5

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102710052
Planung ab Leistungsphase 7 und Bau M 67



Ziel des Vorhabens

Mit dieser Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortschaft Cossebaude der Landeshauptstadt Dresden sichergestellt.

Zusammenfassung des Vorhabens

Das Vorhaben setzt die Maßnahme M 67 namens »Dresden-Cossebaude: 2. Deichlinie vor Bebauung« des Hochwasserschutzkonzeptes Elbe baulich um. Sie schließt sich an die Maßnahme M60 namens »Dresden-Stetzsch/Gohlis: Erhöhung/Ertüchtigung des bestehenden Deiches« an. Mit dem Vorhaben soll der Stadtteil Cossebaude zukünftig bis zu einer statistisch einmal in 100 Jahren auftretenden Abflussmenge von 4.370 Kubikmeter pro Sekunde, welche einem Pegel von 9,24 Metern in Dresden entspricht, geschützt werden. Das Vorhaben befindet sich auf der linken Elbseite ca. von Elbkilometer 66,8 bis 68.

Hier wurde ein ca. 1,5 Kilometer langer Deich auf einer neuen Trasse hergestellt, der unterhalb der Ortslage Gohlis an die Hochwasserschutzwand anschließt und bis an den Ringdamm des unteren Speicherbeckens des Pumpspeicherkraftwerks Niederwartha reicht.

Auf der Landseite des Deiches ist ein durchgehender Deichverteidigungsweg angelegt. Der Deich hat drei Überfahrten für Rad- bzw. landwirtschaftlichen Verkehr bekommen. Zur Binnenentwässerung wurde ein Siel sowie in Nähe des Bades in Cossebaude ein Pumpenschacht errichtet. In diesem wird bei Hochwasser ansteigendes Grundwasser abgepumpt und über einen 1,7 Kilometer langen Graben in die Elbe geleitet.

In den beiden in Gohlis errichteten Hochwasserpumpwerken Grüner Weg und Dorfstraße wurde die wassertechnische und elektrische Ausrüstung installiert.

Zur bestmöglichen Sicherstellung der Funktionsfähigkeit und Energieversorgung dieser Anlagen dient ebenfalls die neu errichtete Mittelspannungsanlage an der Bundesstraße B6 als Redundanz.

Als Ausgleichs- und Ersatzmaßnahmen für Eingriffe, die durch den Bau der Hochwasserschutzanlage verursacht wurden, erfolgte eine Beräumung und Vertiefung der im Elbevorland befindlichen Lache in Gohlis sowie auf kleineren Flächen die Pflanzung von neuen Gehölzen in Gohlis und Cossebaude.

Kosten

Die Gesamtkosten des Projektes Stetzsch-Gohlis-Cossebaude belaufen sich auf rund 39 Millionen Euro. Rund 13,1 Millionen Euro entfallen auf den Neubau des Deiches Cossebaude im Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen)

wassertechnische Ausrüstung Nasskammer im Bau

Blick auf graue große und blaue Rohre
/
(© Landestalsperrenverwaltung Sachsen)

Renaturierung Lache - Bauschild

Bauschild mit EFRE-Logo
/
(© Landestalsperrenverwaltung Sachsen)

Binnenentwässerung - Bauschild

Bauschild
/
(© Landestalsperrenverwaltung Sachsen)

Renaturierung Lache - Fertigstellung

Blick auf einen Baumstumpf darum Erde und dahinter Gewässer
/
(© Landestalsperrenverwaltung Sachsen)

Pumpwerk Cossebaude

Blick auf in den Boden eingelassenes Bauwerk
/
(© Landestalsperrenverwaltung Sachsen / Petra Düring)

Bauschild Deich Cossebaude

Bauschild
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Peter Schubert, foto.aero)

Deich Cossebaude im Bau, Dezember 2014

Luftbild einer Landschaft mit Fluss, Wiesen, Stadt und See
/
(© Landestalsperrenverwaltung Sachsen / Petra Düring)

fertiggestellter Deich mit Entwässerungsgraben

Blick auf einen begrünten Deich
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Peter Schubert, foto.aero)

Luftbild vom Deich Cossebaude

Luftbild mit See im Vordergrund, dahinter Wiesen, Stadt und ein Fluss
/
(© Landestalsperrenverwaltung Sachsen / Petra Düring)

Gebäude der Mittelspannungsanlage in Cossebaude

Gelbes Haus mit drei Stahltüren, davor eine Metalltreppe, alles mit einem grünen Zaun abgesperrt
/
(© Landestalsperrenverwaltung Sachsen / Petra Düring)

Deichscharte zur Abnahme im Oktober 2017

Blick auf eine asphaltierte Straße, die durch einen Deich führt. Rechts und links Geländer
/
(© Landestalsperrenverwaltung Sachsen / Petra Düring)

Erinnerungstafel

Informationstafel aus Metall zum Bauprojekt und der EFRE-Förderung

Gewässer

Elbe

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum

2009 bis 2030

Bauzeit

2025 bis 2026 (geplant)

Förderzeitraum 2021-2027

FV-Ident-Nr.:
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme soll der Hochwasserschutz für Teile der Dresdner Stadtteile Kaditz/Mickten vor einem statistisch alle 100 Jahre auftretenden Hochwasserereignis erreicht werden.

Zusammenfassung des Vorhabens

Im 2004 erstellten Hochwasserschutzkonzept für die Elbe (HWSK) ist für den Bereich Dresden – Kaditz zwischen Flügelwegbrücke und Einlauf Kaditzer Flutrinne in die Elbe eine Erhöhung und ebenfalls die Ertüchtigung des vorhandenen Deiches vorgesehen.

Während der Hochwasser in 08/2002 und 04/2006 entstanden am betreffenden Deich erhebliche Schäden. Im Ergebnis der Zustandsanalyse des Deichs Dresden-Kaditz wurde festgestellt, dass dringender Sanierungsbedarf für große Abschnitte des Deiches insbesondere in Bezug auf die Standsicherheit und den fehlenden Deichverteidigungsweg besteht. Gleichzeitig wird die Erhöhung des Deiches empfohlen, um das gemäß HWSK anzustrebende Schutzziel HQ100 zu erreichen.

Vorrangiges Ziel der Maßnahme ist es, den öffentlichen Hochwasserschutz mit Hilfe eines Deiches mit teilweiser aufgesetzter Mauer, für die angrenzenden Industriegebiete zu gewährleisten. Dies ist ein wesentlicher Baustein für den Hochwasserschutz im Dresdener Norden. Dazu sind Ertüchtigungen und Erhöhungen an den vorhandenen Bestandsdeich vor der Kläranlage bzw. die Aufhöhung des Geländes oberhalb der Autobahn, Elbe- km 61+300 bis 63+100 geplant.

Kosten

Die Gesamtkosten des Projektes von ca. 4,1 Mio. Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Elisabeth Ludwig)

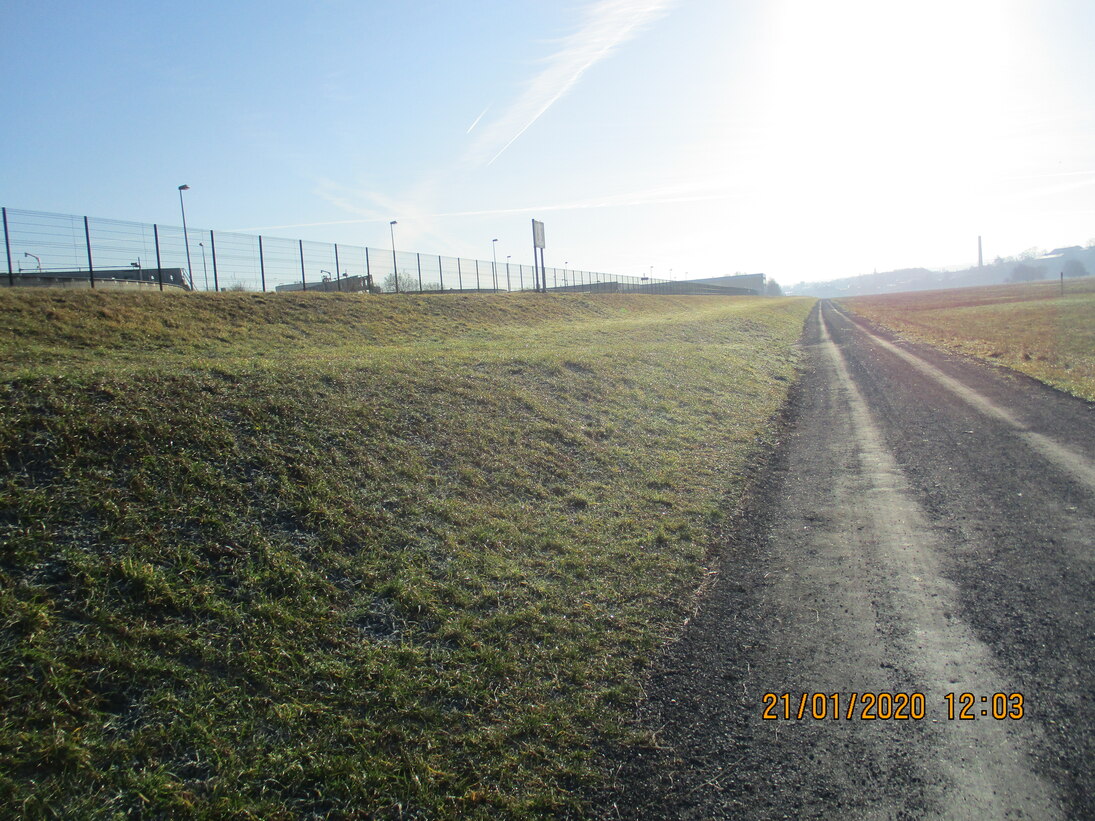

vorhandener Deich an der Kläranlage in Dresden-Kaditz

Blick auf den vorhandenen Deich an der Kläranlage in Dresden-Kaditz

Gewässer Elbe
Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum 2006 bis 2023
Bauzeit 2014 bis 2019
Baufirma Echterhoff Bau GmbH
Förderzeitraum
2000 - 2006

FV-Ident-Nr.: 100682
Planung bis einschließlich Leistungsphase 3

Förderzeitraum
2007 - 2013

FV-Ident-Nr.: 100682030
Planung von Leistungsphase 4 bis 6

Förderzeitraum
2014 - 2020

FV-Ident-Nr.: 102796052
Planung ab Leistungsphase 7 und Bau



Ziel des Vorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Heidenau südlich der Mündung der Müglitz in die Elbe sichergestellt.

Zusammenfassung des Vorhabens

Die Stadt Heidenau wurde bisher schon bei kleineren Hochwasserereignissen, etwa ab einem statistisch alle 20 Jahre zu erwartenden Hochwasser (HQ20), überflutet. Bei größeren Ereignissen ab einem sogenannten HQ50 wurden die Wohngebiete und die gewerblich genutzten Flächen zu großen Teilen überschwemmt.

Das Vorhaben setzt die aus dem Hochwasserschutzkonzept Elbe abgeleitete Maßnahme »Herstellung einer Hochwasserschutzlinie gegen Elbehochwasser südlich der Müglitzmündung in Heidenau (M 15 anteilig / M 16)« um. Mit dem Vorhaben werden die Wohn-, Gewerbe- und Industriegebiete in Heidenau südlich der Mündung der Müglitz in die Elbe zukünftig bis zu einer statistisch einmal in 100 Jahren auftretenden Abflussmenge von 4.370 Kubikmeter pro Sekunde geschützt. Dies entspricht einem Wasserstand von 9,24 Metern am Pegel Dresden.

Das als hochprioritär eingestufte Vorhaben beinhaltet die Herstellung einer ca. 2,5 Kilometer langen Hochwasserschutzlinie und Anlagen zur Binnenentwässerung. Es befindet sich auf der linken Elbseite von Elbkilometer 37,2 bis 39,3 und erstreckt sich vom Bereich »Pirnaer Straße/Am Niederhof« entlang der Papier- und der Malzfabrik bis zur Naumannstraße.

Die Hochwasserschutzlinie besteht hauptsächlich aus einer Spundwand. Sie schließt im Bereich »Pirnaer Straße/Am Niederhof« an hochliegendes Gelände an und wird im Bereich Hafenstraße in den bestehenden Deich der Malzfabrik eingebunden. Die Spundwand steht im Durchschnitt etwa einen Meter bzw. wasserseitig maximal 3 Meter frei über der Geländeoberkante. Zur optischen Aufwertung der Wand wurden in Teilabschnitten einige Gestaltungselemente berücksichtigt, wie z. B. Pflanzstreifen, Verkleidungen in Natursteinmaueroptik oder auch Gabionen.

Zur vollständigen Funktion der Hochwasserschutzanlage ist neben der Errichtung der Hochwasserschutzwand auch die Herstellung von Anlagen zur Binnenentwässerung nötig, um das landseitig bei Elbehochwasser ansteigende Grundwasser zu beherrschen. Hierzu wurden im Bereich Malzfabrik, im Bereich Papierfabrik und am Pechhüttenbach 3 Pumpwerke und ein Brunnen angeordnet sowie parallel zur Hochwasserschutzwand verlaufende Kanäle vorgesehen.

In der Planung mussten besondere naturschutzfachliche, denkmalpflegerische, technische und private Belange sowie die Grundwasserverhältnisse bei Hochwasser beachtet werden. So befindet sich das Vorhaben zum Teil im Landschaftsschutzgebiet und tangiert Flora-Fauna-Habitat-Gebiete (FFH-Gebiete) sowie das Europäische Vogelschutzgebiet »Elbtal zwischen Schöna und Mühlberg«. Zur naturschutzrechtlichen Bewältigung dieser Rahmenbedingungen wurden eine Umweltverträglichkeitsprüfung, ein landschaftspflegerischer Begleitplan, ein Artenschutzfachbeitrag sowie Erheblichkeitsabschätzungen zur Betroffenheit der Natura2000-Gebiete erstellt. Um das Erscheinungsbild von denkmalgeschützten Gebäuden nicht zu beeinträchtigen, wurden die entsprechenden Abschnitte der Hochwasserschutzwand gestalterisch aufgewertet.

Im Dezember 2014 begannen die bauvorbereitenden Baumfällungen im Baubereich. Umfangreiche Ausgleichs- und Ersatzmaßnahmen für die Holzungen wurden bereits vorab in den Jahren 2012 und 2013 ausgeführt. Dabei wurden unter anderem auf beiden Elbseiten im Elbevorland 40 Fledermauskästen und 30 Nistkästen an verschiedenen Baumstandorten angebracht. In Heidenau-Großsedlitz wurden außerdem rund 70 Obstbäume gepflanzt. Weitere Ersatzmaßnahmen erfolgten im Zuge der Umsetzung der Bauabschnitte entlang der Anlage sowie im Stadtgebiet Heidenau.

Die geplante Hochwasserschutzanlage umfasst die folgenden Bauabschnitte:

Bauabschnitt Pirnaer Straße bis Villa Else

Länge knapp 780 Meter

Höhe über dem Gelände

ca. 0,70 - 1,10 Meter
Bauzeit April 2015 bis September 2016

Der Abschnitt beginnt an der Pirnaer Straße auf Höhe des Haltepunktes Heidenau - Großsedlitz und endet am Abzweig des Elberadweges von der Pirnaer Straße. Hier wurden Spundwände eingebaut und auf der Wasserseite mit Gabionen verkleidet.

Aufgrund der veränderten Baubedingungen durch Rammhindernisse im Untergrund der Hochwasserschutztrasse musste die Technologie umgestellt und umfangreiche zusätzliche Leistungen zur Baugrubensicherung getätigt werden.

Nach dem Einbringen und Beschichten der Spundwandbohlen wurde wasserseitig ein Fundament für den Aufbau der Gabionen geschaffen. Die Gabionen und die ebenfalls vorgesehenen Grünstreifen stellen eine gestalterische Aufwertung der Hochwasserschutzanlage auf der Radwegseite dar. Landseitig erhielt die fertige Spundwand einen Farbanstrich.

Bauabschnitt Villa Else bis Papierfabrik

Länge knapp 880 Meter
Höhe über dem Gelände ca. 1,10 - 1,50 Meter
Bauzeit November 2015 bis Oktober 2017

Zwischen der denkmalgeschützten Pension Villa Else und dem oberen Bereich mit Imbiss und Eisdiele schützt auf der gesamten Länge eine Spundwand vor Hochwasser. Im unmittelbaren Bereich der Villa wurde das Ufer erhöht und durch eine Stützwand aus Stahlbeton befestigt.

Entlang der gastronomisch genutzten Flächen sind in den oberen Teil der Hochwasserschutzwand Glaselemente eingebaut worden. So haben die Gäste der Eisdiele einen freien Blick auf die Elbe. Die Hochwasserschutzwand ist hier mit Sandsteinmauerwerk verkleidet. In diesem Bereich sind zwei Durchgänge durch die Hochwasserschutzwand angeordnet, die im Hochwasserfall mit Dammbalken verschlossen werden. Vor der Grundstücksgrenze der Villa Else bis zum Hochufer ist der Bau einer Spundwand sowie die Erhöhung und Profilierung des Ufers vorgesehen.

Entlang des denkmalgeschützten Gebäudekomplexes der Dresdner Papier GmbH wird die Spundwand an der Wasserseite mit begrünten Gabionen optisch aufgewertet. Der 4,5 Meter breite Wartungsweg auf der Luftseite erhält eine Asphaltdecke.

Bauabschnitt Hafenstraße bis Naumannstraße

Länge ca. 890 Meter
Höhe über dem Gelände

im Bereich Papierfabrik: bis 1,20 Meter, im Bereich Hafenstraße/Spundwandüberfahrt: bis 4,0 Meter

Bauzeit September 2017 bis Juni 2019

Im Bereich Malteurop GmbH ist bereits ein Erddamm vorhanden. Er verläuft entlang der Elbe, knickt im Mündungsbereich der Müglitz in einem großen Bogen ab und verläuft dann parallel zur Müglitz. In diesem Bereich wird die Spundwand in den Erdkörper eingebracht, um die nötige Hochwassersicherheit zu gewährleisten. Am landseitigen vorhandenen Fuß des Erdkörpers wird zur Unterhaltung der Böschungen und zur Verteidigung ein 3 Meter breiter weg angeordnet. Der Weg bindet an die vorhandene Betriebsstraße der Malteurop GmbH an.

Auf einer Länge von ca. 260 Metern parallel zur Müglitz, entlang der Grundstücksgrenze der Fa. Gerüstbau Bindig bis zur Naumannstraße in Höhe der Grundstücksgrenze der Gerüstbau-Firma / Kleingartenanlage entsteht eine Spundwand, die die Böschung des rechten Müglitzufers sichert. Diese Maßnahme ist nötig, um zu vermeiden, dass der Rückstau der Elbe in die Müglitz bei einem statistisch einmal in 100 Jahren stattfindenden Hochwasserereignis (HQ100) Schaden im bebauten Bereich rechts der Müglitz verursacht.

Die Spundwand wird unter Gelände eingebaut und erhält einen ein Meter breiten Unterhaltungsweg. Die Trassenführung wurde so geplant, dass so viele Bäume wie möglich erhalten bleiben können.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 30,2 Millionen Euro. Rund 29,0 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen)

Bauabschnitte der Hochwasserschutzmaßnahme

Übersichtskarte der Bauabschnitte
/
(© Bauschild Bauabschnitt Pirnaer Straße bis Villa Else)

Landestalsperrenverwaltung Sachsen / Nick Stutzer

Informationstafel zum Bauabschnitt
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Pirnaer Straße in Richtung Heidenau

Blick auf asphaltierte Straße, rechts ein grünes Geländer, dahinter ein Fluss, links eine Mauer dahinter ein Wohnhaus
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Erinnerungstafel

Informationsschild über die EU-Förderung auf einer Mauer
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bauschild 1. Bauabschnitt Villa Else – Papierfabrik

Bautafel hinter einem Bauzaun
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Eiscafé Else

asphaltierter Weg, rechts davon eine Sandsteinmauer mit Fenstereinsätzen, dahinter ein Gebäude
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bauschild 2. Bauabschnitt Villa Else – Papierfabrik

Informationstafel, dahinter Bäume
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Dresdner Papier GmbH nach Fertigstellung

Blick auf Fabrikgelände
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Papierfabrik

Links im Bild eine große alte Fabrik, davor ein mit Gras begrünter Hang, vor dem ein asphaltierter Weg verläuft, rechts daneben Wiese und ein Fluss
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Erinnerungstafel zum 2. Bauabschnitt

Ein Schild zum Projekt mit EU-Logos, angebracht auf einer Betonmauer
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bauschild Bauabschnitt Hafenstraße – Naumannstraße

Bauinformationstafel hinter einem Maschendrahtzaun
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Malzfabrik im Bau

Blick auf Fabrikgelände mit einem Bagger in der Mitte, links ein Fluss im Hintergrund ein Fabrikgebäude
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bereich Malzfabrik nach Fertigstellung

Fabrikgelände aus anderer Perspektive mit viel Wiese und dem Gebäude im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Bauabschnitt TV 5 nach Fertigstellung

Blick auf eine asphaltierte Straße, umgeben von Wiesen mit jungen Bäumen
/
(© Landestalsperrenverwaltung Sachsen / Nick Stutzer)

Erinnerungstafel Abschnitt TV 5

Ein Schild mit Logos der Europäischen Union angebracht an einer Metallstange

Gewässer Elbe

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum

2006 bis 2023

Bauzeit

2017 bis 2019

Baufirma

Swietelsky Baugesellschaft mbH

Förderzeitraum
2014-2020

FV-Ident-Nr.: 103047052
Planung ab Leistungsphase 6 und Bau der Maßnahme M 68



Ziel des Vorhabens

Mit dieser Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Gemarkung Fürstenhain sichergestellt.

Zusammenfassung des Vorhabens

In der Vergangenheit gab es in Radebeul immer wieder Hochwasser, die zu großen Schäden führten. So trat die Elbe unter anderem in den Jahren 1845, 1890, 1920, 1940, 1954, 1981, 2002, 2006 und 2013 über die Ufer. Das bisher einschneidenste Hochwasser ereignete sich im August 2002. Dieses Hochwasser war größer als ein Hochwasserereignis, das statistisch im Mittel alle 100 Jahre auftritt (HQ100). Die damals vorhandenen Elbdeiche konnten die elbnahen Ortsteile von Radebeul nur vor kleineren Hochwasserereignissen, die statistisch alle zehn bis zwanzig Jahre vorkommen (HQ10-HQ20) schützen. Daher kam es 2002 zu einer Überströmung dieser Deiche und weit ausgedehnten Überschwemmungen.

Das Vorhaben setzt die Maßnahme M 68 namens »Radebeul: Damm zwischen Fa. Reifen-Hammer und Höhe Friedhof« des Hochwasserschutzkonzeptes Elbe baulich um. Mit dem Vorhaben soll der Stadtteil Fürstenhain zukünftig bis zu einer statistisch einmal in 100 Jahren auftretenden Abflussmenge (HQ100) geschützt werden. Das Vorhaben befindet sich auf der rechten Elbseite ca. von Elbkilometer 67+010 bis 67+590.

Die ca. 360 Meter lange Hochwasserschutzlinie beginnt im östlichen Bereich des Auenweges, verläuft entlang des Auenweges und endet auf dem Gelände der Friedenskirchgemeinde.

Für den Abschnitt wurde eine individuelle, an die Gegebenheiten angepasste Lösung geplant. Hier mussten besondere Randbedingungen, wie beispielsweise der Erhalt der vorhandenen Wegebeziehungen, Belange des Denkmalschutzes, das Stadt- und Landschaftsbild, die Infrastruktur sowie der Naturschutz, beachtet werden.

Als bauvorbereitende Maßnahmen wurden bereits die Baufeldberäumung, Kampfmittelsondierung und archäologische Grabungen durchgeführt. Die Anlage wurde entlang des Auenweges als Deich mit einer Höhe von maximal 4,5 Meter ausgeführt. Auf dem Gelände der Friedenskirchgemeinde schließt eine ca. 40 Meter lange Hochwasserschutzwand an. Eine Deichscharte wurde angelegt, um einen Weg in das Elbvorland zu führen. Damit konnten städtebauliche Ansprüche umgesetzt und die Sichtachse Fürstenhain - Elbe aufrechterhalten werden. Des Weiteren wurden Anlagen zur Binnenentwässerung, ein Sielbauwerk, ein Pumpwerk und ein Betriebs- und Unterhaltungsweg entlang des Hochwasserschutzdeiches sowie eine Überströmstrecke errichtet.

Die Hochwasserschutzanlage wurde am 8. April 2019 symbolisch in Betrieb genommen.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 4,0 Millionen Euro. Rund 3,2 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Elisabeth Ludwig)

Bauschild

Bautafel
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Foto & Co., Peter Schubert)

Luftbild

Luftbild von Stadt mit Großbaustelle und Grün
/
(© Landestalsperrenverwaltung Sachsen / Elisabeth Ludwig)

Deichscharte im Bau

Blick auf Baustelle mit großem Betonfläche und Mauern und Stahl, der heraussteht
/
(© Landestalsperrenverwaltung Sachsen / Elisabeth Ludwig)

Hochwasserschutzwand

Blick einen Schotterweg hinauf, links davon eine Betonmauer, dahinter eine Kirche
/
(© Landestalsperrenverwaltung Sachsen / Foto & Co. Peter Schubert)

Luftbild nach Fertigstellung

Blick aus der Luft auf einen Deich und einen Ort
/
(© Landestalsperrenverwaltung Sachsen / Lisa Kühne)

Symbolische Inbetriebnahme der Hochwasserschutzanlage durch das Einsetzen des Dammbalkens durch Dr. Stefan Dornack (Leiter des Fachbereichs „Betrieb“ der Landestalsperrenverwaltung), Ulrich Kraus (Leiter der Abteilung „Wasser, Boden, Wertstoffe“ im Sächsischen Ministerium für Umwelt und Landwirtschaft), Birgit Lange (Leiterin des Betriebes „Oberes Elbtal“ der Landestalsperrenverwaltung), Dr. Matthias Rößler (Präsident des Sächsischen Landtages) und Oberbürgermeister Bert Wendsche (v.l.n.r.)

Vier Männer und eine Frau stehen hinter einem silbernen Querbalken, der eingehangen wird
/
(© Landestalsperrenverwaltung Sachsen / Elisabeth Ludwig)

Erinnerungstafel

Mauer mit Rillen zum Einhängen von Dammbalken

Gewässer Flöha

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2005 bis 2023

Bauzeit

2016 bis 2023

Baufirma

SWING Tiefbau GmbH
STRABAG AG
Hundhausen Bau GmbH
Straßen-, Tief- und Wasserbau GmbH

Förderzeitraum
2007-2013

FV-Ident-Nr.: 100124030
Planung von Leistungsphase 1 bis 4 von Fluss-Kilometer 42+967 bis 43+644,2; Neubau von Hochwasserschutzwand linksufrig von Fluss-Kilometer 43+549,3 bis 43+598,4

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102833052
Planung ab Leistungsphase 5 und Neubau von Hochwasserschutzwänden linksufrig von Fluss-Kilometer 42+967 bis 43+548,8 und von Fluss-Kilometer 43+598,4 bis  43+644,2 sowie rechtsufrig von Fluss-Kilometer 42+967 bis 43+633,4



Ziel des Vorhabens

Mit dieser Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Olbernhau entlang des Abschnittes von der Fußgängerbrücke an der Wiesenstraße bis zur Marktbrücke sichergestellt.

Zusammenfassung des Vorhabens

Die Stadt Olbernhau wird von Südosten nach Nordwesten von der Flöha durchflossen. Durch ihre Lage am Fuße des Erzgebirgskamms und durch sehr kurze Vorwarnzeiten ist sie stark hochwassergefährdet. Allein während des Augusthochwassers 2002 entstand im Bereich der Stadt Olbernhau durch Überflutungen ein Sachschaden von über 40 Millionen Euro.

Nach dem Augusthochwasser 2002 hat der Freistaat Sachsen für alle Gewässer 1. Ordnung – unter anderem auch die Flöha – Hochwasserschutzkonzepte erstellt. Das Hochwasserschutzkonzept Nr. 22 sieht in Olbernhau örtliche Hochwasserschutzmaßnahmen vor, die im Wesentlichen aus dem Neubau von Hochwasserschutzwänden und vereinzelt aus der Erhöhung vorhandener Mauern bestehen.

Durch das Vorhaben sollen mehrere mittelständische Unternehmen, Wohnbebauung und ein Seniorenzentrum vor einem Hochwasser geschützt werden, wie es statistisch einmal in 50 Jahren auftreten kann (HQ50).

Das Vorhaben wird in mehreren Vergabeeinheiten (VGE) umgesetzt und befindet sich linksseitig der Flöha in etwa von Fluss-Kilometer 42+967 bis 43+548 und von Fluss-Kilometer 43+598 bis 43+644 sowie rechtsseitig von Fluss-Kilometer 42+967 bis 43+633.

VGE 1.1.1

Länge

120 Meter

Höhe über dem Gelände

3,40 Meter über Flusssohle

Bauzeit

Juni 2016 - September 2018

Im Rahmen der VGE 1.1.1 erfolgte der Ausbau des örtlichen Hochwasserschutzes durch den Neubau von Hochwasserschutzwänden (Bauteile BT 1.50L, BT 1.60L und BT 1.70L). Die Maßnahme wurde im Jahr 2018 fertiggestellt.

VGE 1.1.2

Länge

303 Meter

Höhe über dem Gelände

4 Meter über Gewässersohle / 2 Meter über Deichvorland

Bauzeit

April 2018 - September 2019

Im Rahmen der VGE 1.1.2 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch die Erhöhung bzw. den Neubau von Deichen (Bauteile BT 1.10.2L, BT 1.20L, BT 1.30L und BT 1.40.1L).

VGE 1.1.7



Abriss von 2 Mehrfamilienhäusern

Bauzeit

April 2019 - August 2019

Im Rahmen der VGE 1.1.7 erfolgt der Abriss von 2 Mehrfamilienhäusern – Freiberger Straße 17 und 19 - als Vorleistung für die Hochwasserschutzmaßnahmen. Im Zuge einer späteren VGE ist es beabsichtigt in diesem Abschnitt eine temporäre sowie dauerhafte Gewässerzufahrt zu errichten.

VGE 1.1.4

Länge

ca. 400 m Deichneubau mit teilweise integrierten Winkelstützwänden; Ersatzneubau Fußgängerbrücke Wiesenstraße

Höhe über dem Gelände

4 Meter über Gewässersohle / 2 Meter über Deichvorland

Bauzeit

September 2020 - Juli 2023

Die Maßnahme ist ein gemeinsames Projekt der Landestalsperrenverwaltung Sachsen (LTV) und der Stadt Olbernhau.

Es erfolgt eine Aufteilung in insgesamt fünf Lose mit folgender Bezeichnung:

Los 0 – Allgemeine Leistungen aller Lose
Los 1 – Hochwasserschutzmaßnahmen Bauteil 1.10.1L, 1.100R, 1.110R, 1.120R und 1.130R
Los 2 – Rückbau Brücke Wiesenstraße
Los 3 – Unterbauten Brücke Wiesenstraße
Los 4 – Überbau Brücke Wiesenstraße

Durch die Projektträger ist eine Kostenteilung vereinbart:

Los 0 – anteilig Landestalsperrenverwaltung Sachen und Stadt Olbernhau
Los 1 – Landestalsperrenverwaltung Sachsen
Los 2 – Landestalsperrenverwaltung Sachsen
Los 3 – Landestalsperrenverwaltung Sachsen
Los 4 – Stadt Olbernhau

Im Rahmen der VGE 1.1.4 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch die Erhöhung bzw. den Neubau von Deichen (Bauteile BT 1.10.1L anteilig, 1.100R, 1.110R, 1.120R und 1.130R.).

Weiterhin ist in einer abgestimmten gemeinsamen Maßnahme der Rück- und Neubau der Brücke Wiesenstraße erfolgt.

VGE 1.1.8

Länge

114 Meter

Höhe über dem Gelände

3,5 Meter über Gewässersohle / 2,5 Meter über Deichvorland

Bauzeit

Juni 2021 – August 2022

Im Rahmen der VGE 1.1.8 erfolgt der Ausbau des örtlichen Hochwasserschutzes in den Bauteilen 1.40.2L und 1.50.1L.

Das Bauteil 1.40.2L liegt zwischen Fluss-km 43+307,1 und 43+382,1. Es beinhaltet auf einer Länge von 72,0 m den Rückbau des vorhandenen Deiches sowie die Deichertüchtigung/-neubau einschl. Anlage einer Deichüberfahrt. Im Freibord des Deiches ist ein Rad-/Gehweg integriert. Um hier eine Durchströmung zu verhindern ist wasserseitig eine Dichtwand vorgesehen.

Das Bauteil 1.50.1L hat eine Länge von 42,0 m. Mit dem Bauteil wird eine massive Hochwasserschutzwand (HWS-Wand) als Winkelstützwand mit Flachgründung anstatt des bisherigen Deiches errichtet.



VGE 1.1.9



Erwerb und Abriss von 4 Mehrfamilienhäusern

Bauzeit

Oktober 2021 – März 2022

Im Rahmen der VGE 1.1.9 erfolgt der Erwerb und der Abriss von 4 Mehrfamilienhäusern – Freiberger Straße 5 und 7 sowie 13 und 15 - als Vorleistung für die Hochwasserschutzmaßnahmen. Mit diesen wird anstatt einer Hochwasserschutzwand vor den bestehenden Mehrfamilienhäusern eine Böschung errichtet.



VGE 1.1.3

Länge

126 ,5 Meter

Höhe über dem Gelände

3,5 Meter über Gewässersohle / 0,5 Meter über Deichvorland

Bauzeit

Februar 2022 – Dezember 2022

Im Rahmen der VGE 1.1.3 erfolgt der Ausbau des örtlichen Hochwasserschutzes im Bauteil 1.140R

Das Bauteil 1.140R liegt zwischen Fluss-km 43+326,7 und 43+450,8. Es beinhaltet den Neubau einer HWS-Wand mit Tiefgründung wasserseitig der vorhandenen Bebauung. Das Bauteil ist in 20, i.d.R. 6,0 m und 8,0 m lange Segmente aufgeteilt.

VGE 1.1.5 und VGE 1.1.6

VGE 1.1.5 - gewässerrechts



Erwerb und Abriss von 2 Mehrfamilienhäusern

Länge

184 ,8 Meter

Höhe über dem Gelände

4 Meter über Gewässersohle

VGE 1.1.6 – gewässerlinks

Länge

54 Meter

Höhe über dem Gelände

0 bis 2 Meter über den gewässerbegleitenden Weg – ca. 3 Meter über Gewässersohle - als rückgesetzte Hochwasserschutzwand

Bauzeit Oktober 2022 – September 2023

Im Rahmen der VGE 1.1.5 erfolgt der Rückbau der verbliebenen Bebauung in der Freiberger Straße Nr. 9 und 11. Das Bauteil 1.190R umfasst den Komplettabbruch der Freiberger Straße 9 und 11 mit allen auf den Flurstücken befindlichen Mobilien und Immobilien.

Auf Grund dieses Rückbaues kann auf den durchgängigen Bau einer HWS-Wand verzichtet werden. Im Bereich der Freiberger Straße 3 bis 15 wird eine Gewässerböschung für die Aufweitung der Flöha angelegt. Lediglich die Anschlussbereiche werden mit einer Hochwasserschutzwand gesichert bzw. wird eine dauerhafte Gewässerzufahrtsrampe angelegt.

Bedingt durch die Anlage der Gewässerböschung ist die Brücke Am Steg um ein Brückenfeld zu verlängern.

Das Bauteil 1.90L liegt zwischen Fluss-km 43+599 und 43+651. Es beinhaltet auf einer Länge von 35 m den Abbruch und Neubau der vorhanden Grundstückseinfassungsmauer neben dem Weg am Steg und die Herstellung eines 7,3 m breiten Dammbalkenverschlusses an einer Grundstückszufahrt.

Das Bauteil 1.150R liegt zwischen Fluss-km 43+451 und 43+480,9. Es beinhaltet auf einer Länge von ca. 12,7 m den Neubau einer massiven Hochwasserschutzwand und einer 13,4 m langen Gewässerzufahrtsrampe über welche die Flöha zur Wartungs- und Kontrollzwecken von der Freiberger Straße aus erreichbar ist.

Das Bauteil 1.151R liegt zwischen Fluss-km 43+480,9 und 43+627,1. Unterbrochen ist es im Bereich Fluss-km 43+542,4 bis Fluss-km 43+543,3 durch das Bauteil 1.180R. Es beinhaltet auf einer Länge von 148,07 m die Anlage einer Gewässerböschung, sowie die Ertüchtigung des Kolkschutzes an der stromlinken Ufermauer.

Das Bauteil 1.170R liegt zwischen Fluss-km 43+627,1 und 43+633,4. Es beinhaltet auf einer Länge von 6 m den Neubau einer massiven Hochwasserschutzwand, den Einbau von Hochwasserschutzfenstern unterhalb des Wasserspiegels HQ 50 Plan, sowie die Ertüchtigung des Kolkschutzes an der stromlinken Ufermauer.

Das Bauteil 1.180R beinhaltet die Erweiterung der Fußgängerbrücke Am Steg. Diese muss auf Grund der Anlage der Gewässerböschung im BT 1.151R rechtsufrig mit einem Brückenfeld um 5,30 m verlängert werden

Das Bauteil 1.190R umfasst den Komplettabbruch der Freiberger Straße 9 und 11 mit allen auf den Flurstücken befindlichen Mobilien und Immobilien.

Im Rahmen der VGE 1.1.6 erfolgt den Neubau des Bauteiles 1.90L. Das Bauteil liegt zwischen Fluss-km 43+599 und 43+651. Es beinhaltet auf einer Länge von 35 m den Abbruch und Neubau der vorhanden Grundstückseinfassungsmauer neben dem Weg am Steg und die Herstellung eines 7,3 m breiten Dammbalkenverschlusses an einer Grundstückszufahrt.

Ein weiterer Bestandteil der Maßnahme ist die Fahrbahninstandsetzung »Auf der Bleiche«. Die Landestalsperrenverwaltung des Freistaates Sachsen (LTV) beabsichtigt, die im Zuge der o.g. Baumaßnahme als Zufahrtsstraße zur Baustelle genutzte Fahrbahn der Straße »Auf der Bleiche« instand zu setzen. Ziel der Maßnahme ist die Wiederherstellung der Funktionsfähigkeit der Verkehrsanlage. Dieser Bauabschnitt hat insgesamt eine Länge von ca. 300 m.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 18,65 Millionen Euro. Rund 17,5 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.1 - Situation vor der Baumaßnahme

Ein Fluss, am linken Ufer eine Mauer darauf ein grünes Geländer und dahinter ein gelbes Haus
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.1.1

Bautafel zum Projekt
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte Hochwasserschutzwand – Vergabeeinheit 1.1.1

Ein Fluss mit einer Mauer im Hintergrund, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Erinnerungstafel - Vergabeeinheit 1.1.1

Zwei kleine Informationsschilder auf einer niedrigen Mauer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.1.2

Bautafel
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.2 - fertiggestellter Deich

Blick auf Wiese mit grüner Böschung
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.7 - Abrissarbeiten

Haus am Fluss wird abgerissen
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.7 - Abschluss Abrissarbeiten

Blick auf Erdgrube und daneben neue Wand eines Hauses
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.4 - Bauschild

Bauschild mit EFRE-Logo
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.4 - Einhub Brücke

Ein Kran balanciert ein Brückenteil über einen Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.4 - Deichbau

Blick auf Sand, daneben grüne Bäume
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.8 - Bauschild

Bauschild mit EFRE-Logo
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.8 - Baubereich

Blick auf Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.8 - Baubereich 2

Blick auf Sandfläche einer Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.9 - Bauschild

Bauschild als Plakat an einer Hauswand
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.9 - Gebäudeabriss 1

Blick auf gelbes Haus am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.9 - Gebäudeabriss 2

Blick auf Fluss mit Bebauung rechts und links
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.9 - Gebäudeabriss 4

Blick auf Fluss mit Häuserreihe rechts und einer Baulücke
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.3 - Bauschild

Bauschild hinter einem Bauzaun
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.3 - Bohrarbeiten

Blick auf eine Baustelle vor einer Häuserzeile
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.3 - Bauarbeiten an bestehender Uferwand

Blick auf Baustelle mit großem Bagger
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.4 - fertiggestellter Deich

Blick auf Wiese mit Mohnblumen
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.8 - Übergangsbereich von Deich zur Hochwasserschutzwand mit Radweg

Blick auf Deich mit Radweg
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.5 und 1.1.6 - Bauschild

Bauschild
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.5 - Aushub

Blick auf Fluss mit Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.5 - Böschungsbau

Blick auf Fluss mit neu angelegter, steinerner Böschung
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.5 - Böschungsbau 2

Blick auf Fluss mit Baustelle am Ufer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.1.5 - Böschungsbau 2

Blick auf Fluss mit neuer Böschung aus Steinen
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte Hochwasserschutzwand mit Radweg

asphaltierter Weg mit niedriger Mauer und Geländer links, im Hintergrund Häuser
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte Hochwasserschutzwand mit barrierefreiem Zugang zur Fußgängerbrücke und Aufbewahrungsbox für die Dammbalken

Gepflasterte Fläche, links daneben eine Mauer mit Geländer darauf, im Hintergrund Häuser

Gewässer Flöha

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2016 bis 2023 (geplant)

Baufirma

SWING Tiefbau GmbH
Hinkel Bau GmbH
Wolfgang Scharnagl GmbH
Landschaftsgestaltung Straßen-, Tief- und Wasserbau GmbH

Förderzeitraum
2007-2013

FV-Ident-Nr.: 101434030
Planung von Leistungsphase 1 bis 4 für den Abschnitt von Fluss-Kilometer 43+667 bis 44+705 sowie Neubau von Hochwasserschutzwänden linksufrig von Fluss-kilometer 44+569,3 bis 44+704,8 sowie rechtsufrig von Fluss-Kilometer 44+603,6 bis 44+609,5 und von Fluss-Kilometer 44+646,6 bis 44+702,6

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102869052
Planung ab Leistungsphase 5 und Neubau von Hochwasserschutzwänden, linksufrig von Fluss-Kilometer 43+667,4 bis 44+569,3, rechtsufrig von Fluss-kilometer 43+666,4 bis 43+910,9, von Fluss-Kilometer43+943,5 bis 43+967,3, von Fluss-Kilometer44+252,7 bis 44+266,7, und von Fluss-Kilometer 44+271,4 bis 44+305,4, sowie Neubau von Hochwasserschutzwänden zur Rückstausicherung des Dörfelbachs von Fluss-Kilometer 0+000 bis 0+109,6



Ziel des Vorhabens

Mit dieser Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Olbernhau entlang des Abschnittes von der Marktbrücke bis zur Obermühlenbrücke sichergestellt.

Zusammenfassung des Vorhabens

Die Stadt Olbernhau wird von Südosten nach Nordwesten von der Flöha durchflossen. Durch ihre Lage am Fuße des Erzgebirgskamms und durch sehr kurze Vorwarnzeiten ist sie stark hochwassergefährdet. Allein während des Augusthochwassers 2002 entstand im Bereich der Stadt Olbernhau durch Überflutungen ein Sachschaden von über 40 Millionen Euro. Im Bereich Marktbrücke bis Obermühlenbrücke betrug der Sachschaden über 20 Millionen Euro. Am linken Ufer kann ohne die neuen Hochwasserschutzanlagen bereits ein statistisch aller 10 Jahre mögliches Hochwasser (HW10) Schäden anrichten.

Nach dem Augusthochwasser 2002 hat der Freistaat Sachsen für alle Gewässer 1. Ordnung – unter anderem auch die Flöha – Hochwasserschutzkonzepte erstellt. Das Hochwasserschutzkonzept Nr. 22 sieht in Olbernhau örtliche Hochwasserschutzmaßnahmen vor, die im Wesentlichen aus dem Neubau von Hochwasserschutzwänden und vereinzelt aus der Erhöhung vorhandener Mauern bestehen.

Durch das Vorhaben sollen mehrere mittelständische Unternehmen und Wohnbebauung (u.a. Seniorenwohnanlagen) vor einem Hochwasser geschützt werden, wie es statistisch einmal in 50 Jahren auftreten kann (HQ50).

Das Vorhaben wird in mehreren Vergabeeinheiten (VGE) umgesetzt und befindet sich linksseitig der Flöha ca. von Fluss-Kilometer 43+667 bis 44+569 sowie rechtsseitig ca. von Fluss-Kilometer 43+666 bis 43+911, Fluss-Kilometer 43+943 bis 43+967, Fluss-Kilometer 44+253 bis 44+267, Fluss-Kilometer 44+271 bis 44+305, sowie am Dörfelbach von Fluss-Kilometer 0+000 bis 0+110 (zur Rückstausicherung).

VGE 1.2.1.

Länge 300 Meter
Höhe über dem Gelände 3,0 Meter über Geländesohle
Bauzeit März 2021 - Juli 2023

Im Rahmen der VGE 1.2.1 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch Neubau von Hochwasserschutzmauer vor bestehenden Ufermauern und Gebäuden.

Die Umsetzung erfolgt mit den BT 2.10L, BT 2.20L sowie 2.30L. Damit erfolgt die vollständige Sicherung der inneren Grünthaler Straße zwischen Kegelbrücke und Marktbrücke auf der gewässerlinken Seite.

VGE 1.2.2

Länge

165 Meter

Höhe über dem Gelände

3 Meter über Gewässersohle

Bauzeit

August 2016 - September 2018

Im Rahmen der VGE 1.2.2 erfolgte der Ausbau des örtlichen Hochwasserschutzes durch den Neubau von Hochwasserschutzmauern (Bauteile BT 2.100L, BT 2.110L und BT 2.111L). Die Maßnahme wurde im Jahr 2018 fertiggestellt.

VGE 1.2.3

Länge 110 Meter
Höhe über dem Gelände

1,60 Meter über Gewässersohle

Bauzeit

Juli 2018 - August 2019

Im Rahmen der VGE 1.2.3 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch den Bau der Hochwasserschutzanlage am Dörfelbach (Bauteil BT 2.260).

VGE 1.2.4

Länge

232 Meter

Höhe über dem Gelände

3,40 Meter über Gewässersohle

Bauzeit

September 2018 - Dezember 2020

Im Rahmen der VGE 1.2.4 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch verschiedene technische Maßnahmen (Hochwasserschutzmauer/Hochwasserschutzanlage vor bestehenden Ufermauern und Gebäuden/Erhöhung bestehender Ufermauern/Einbau von Hochwasserschutztüren).

VGE 1.2.5

Länge

150 Meter

Höhe über dem Gelände

3,0 Meter über Gewässersohle

Bauzeit

September 2019 - Juli 2022

Im Rahmen der VGE 1.2.4 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch verschiedene technische Maßnahmen (Hochwasserschutzmauer/Hochwasserschutzanlage vor bestehenden Ufermauern und Gebäuden/Erhöhung bestehender Ufermauern/Einbau von Hochwasserschutztüren).

Der Neubau der HWS-Anlagen erfolgt in den BT 2.50 L, 2.60 L, 2.70 L, 2.80 L, 2.90 L, 2.91 L, 2.220 R, 2.230 R und 2.250. Des Weiteren wird zur Schaffung des Freibords die Lindenbrücke um 0,5 angehoben. Dementsprechend sind die Zugänge / Zufahrten anzupassen. Gewässerrechts erfolgt dies durch eine Anhebung des Weges. Gewässerlinks muss eine rollstuhlgerechte Zufahrtsrampe errichtet werden.-Darüber hinaus wird gewässerrechts eine dauerhafte Gewässerzufahrt gebaut.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 14,3 Millionen Euro. Rund 12,4 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.2.2

Infotafel zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation vor Baubeginn – Vergabeeinheit 1.2.2

Fluss mit Bäumen am linken Ufer und einer Mauer am rechten Ufer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

fertiggestellte Hochwasserschutzwand unterhalb der Dörfelbachmündung – Vergabeeinheit 1.2.2

Blick von einem schneebedeckten Ufer auf einen Fluss an dessen anderem Ufer eine Mauer mit einem weißen Gebäude dahinter zu sehen ist
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Erinnerungstafel – Vergabeeinheit 1.2.2

Ein kleines Infoschild an einem Geländer neben einem Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.2.3

Infotafel zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick von unterstrom auf die VGE 1.2.3 nach Abschluss der Bauarbeiten

Fertiggestellter Bauabschnitt
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation am Dörfelbach während der Baumaßnahmen – Vergabeeinheit 1.2.3

Blick auf Baustelle mit einer Mauer im Bau auf der linken Seite
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation am Dörfelbach vor der Bauabnahme – Vergabeeinheit 1.2.3

Blick auf eine Mauer mit aufgesetzten Geländer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation am Dörfelbach vor der Bauabnahme – Vergabeeinheit 1.2.3

Blick auf einen kleinen Bach mit Ufer aus groben Steinen, im Hintergrund Wiese und Häuser
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.2.4

Bautafel
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation vor der Baumaßnahme – Vergabeeinheit 1.2.4

Ein breiter Fluss der zwischen direkt angrenzenden Häusern fließt
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Errichtung der Hochwasserschutzwand – Vergabeeinheit 1.2.4

Bau einer Mauer unterhalb eines Hauses
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellten Hochwasserschutzanlagen

Fertiggestellter Abschnitt im Winter
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die z.T. fertiggestellte Gewässerzufahrt und die in die Hochwasserschutzanlagen integrierte Freitreppe

Gewässerzufahrt mit Freitreppe im Winter
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick entgegen der Fließrichtung auf die fertiggestellten Hochwasserschutzanlagen

Fluss und Gebäude im Winter
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte in die Hochwasserschutzanlagen integrierte Freitreppe

Fluss, Freitreppe und dahinterliegende Gebäude im Winter
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick von oberstrom auf die fertiggestellten Hochwasserschutzanlagen

Alte Ufermauern und Wohnhäuser am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.2.5

Ein Bauschild steht vor einem Haus
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation vor der Baumaßnahme – Vergabeeinheit 1.2.5

Blick auf einen Fluss der in keinem richtigen Bett verläuft, rechts Häuser, links Wald
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die desolaten Bestandsmauern mit unmittelbar dahinter stehenden Gebäuden

Alte Ufermauer an einem Wohnhaus
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Einbau Wasserhaltung und Baustraße – Vergabeeinheit 1.2.4

Blick auf den gleichen Fluss, der mit Sandsäcken abgegrenzt ist daneben eine Baustraße und dann die Häuser
/
(© Baugruben für die Gründungselemente – Vergabeeinheit 1.2.5 © Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Situation während der Baumaßnahme mit gesicherter maroder Hochwasserschutzwand und vorbereiteten Baugruben für die Gründungselemente – Vergabeeinheit 1.2.5

Blick auf eine Baustelle an einer Häuserwand
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Anheben der Lindenbrücke um 0,5 m

Kräne auf der Baustelle an der Lindenbrücke
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte Gewässerzufahrt und die daran anschließenden HWS-Wände

Neue Hochwasserschutzmauern an der Gewässerzufahrt
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellte rollstuhlgerechte Rampe

Rampe am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Bauschild – Vergabeeinheit 1.2.1

Bautafel Anschnitt 1.2.1.
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick von der Kegelbrücke (oberstrom) auf die Bestandsmauern gewässerlinks

Alte Ufermauer mit dahinterliegendem Wohnhaus
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Einbau der Wasserhaltung und der Baustraße

Sandsäcke liegen am Flussufer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick entgegen der Fließrichtung auf die Bestandsmauern

Bestehende Ufermauern vom gegenüberliegenden Ufer aus
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Die Bestandsmauern sind rückverankert und mit Spritzbeton gesichert. Die verlorene Schalung für die Kopfbalken sind eingebaut.

Alte Ufermauern werden neu verankert
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die weitgehend fertiggestellten Hochwasserschutzmauern im oberstromigen Bereich der VGE

Weitgehend fertiggestellte Hochwasserschutzmauer

Gewässer Flöha

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2016 bis 2023

Baufirma

SWING Tiefbau GmbH

Förderzeitraum
2007-2013

FV-Ident-Nr.: 101435030
Planungsleistungen von Leistungsphase 1 bis 4 für den Bereich von Fluss-Kilometer 44+714 bis 45+882, Neubau von Hochwasserschutzwänden linksufrig von Fluss-Kilometer 45+520 bis 45+650,8 und rechtsufrig von Fluss-Kilometer 44+713,7 bis  44+740,4, von Fluss-Kilometer 44+807,9 bis 44+854 und von Fluss-Kilometer 45+109,9 bis 45+116,3

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102870052
Planung ab Leistungsphase 5 und Neubau von Hochwasserschutzmauern, linksufrig von Fluss-Kilometer 44+713,6 bis 45+139,1, von Fluss-Kilometer 45+252,2 bis 45+368,2, von Fluss-Kilometer 45+475,1 bis 45+520,0 und von Fluss-Kilometer 45+650,8 bis 45+881,9



Ziel des Vorhabens

Mit dieser Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Olbernhau entlang des Abschnittes von der Obermühlenbrücke bis zum ehemaligen Blechwalzwerk sichergestellt.

Zusammenfassung des Vorhabens

Die Stadt Olbernhau wird von Südosten nach Nordwesten von der Flöha durchflossen. Durch ihre Lage am Fuße des Erzgebirgskamms und durch sehr kurze Vorwarnzeiten ist sie stark hochwassergefährdet. Allein während des Augusthochwassers 2002 entstand im Bereich der Stadt Olbernhau durch Überflutungen ein Sachschaden von über 40 Mio. Euro.

Nach dem Augusthochwasser 2002 hat der Freistaat Sachsen für alle Gewässer 1. Ordnung – unter anderem auch die Flöha – Hochwasserschutzkonzepte erstellt. Das Hochwasserschutzkonzept Nr. 22 sieht in Olbernhau örtliche Hochwasserschutzmaßnahmen vor, die im Wesentlichen aus dem Neubau von Hochwasserschutzwänden und vereinzelt aus der Erhöhung vorhandener Mauern bestehen.

Durch das Vorhaben sollen mehrere mittelständische Unternehmen, Wohnbebauung (u.a. auch Seniorenwohnanlagen) und das Klinikum Mittleres Erzgebirge vor einem Hochwasser geschützt werden, wie es statistisch einmal in 50 Jahren auftreten kann (HQ50).

Das Vorhaben wird in mehreren Vergabeeinheiten (VGE) umgesetzt und befindet sich linksseitig der Flöha ca. von Fluss-Kilometer 44+714 bis 45+139, von Fluss-Kilometer 45+252 bis 45+368, von Fluss-Kilometer 45+475 bis 45+520 sowie von Fluss-Kilometer 45+651 bis 45+882.

VGE 1.3.1

Länge

184 Meter

Höhe über dem Gelände

3 Meter über Gewässersohle

Bauzeit

Juni 2016 - Oktober 2018

Im Rahmen der VGE 1.3.1 erfolgte der Ausbau des örtlichen Hochwasserschutzes durch

  • den Neubau von Hochwasserschutzwänden mit Flach- und Tiefgründungen an der linken Uferseite der Flöha auf einer Länge von ca. 184 m in der Ortslage Olbernhau, sowie
  • den Neubau von Hochwasserschutzwänden in den Bauteilen (BT) BT_3.70L, 3.80L und 3.90L.

VGE 1.3.2

Länge

Bereich 1: 105 Meter / Bereich 2: 230 Meter

Höhe über dem Gelände

Bereich 1: 2,6 bis 4,5 Meter über Gewässersohle
Bereich 2: 0,5 Meter über Gewässersohle

Bauzeit

September 2018 – Mai 2023

Im Rahmen der VGE 1.3.2 erfolgt der Ausbau des örtlichen Hochwasserschutzes durch

  • die Herstellung von Hochwasserschutzwänden als Schwergewichts- oder Winkelstützwände mit teilweiser Tiefgründung auf Mikropfählen,
  • die Erhöhung einer bestehenden Ufermauer durch eine Brüstungsmauer und Geländeerhöhung,
  • den Neubau von Hochwasserschutzwänden in den Bauteilen (BT) BT_3.10L, 3.20L, 3.30L, 3.40L, und
  • Geländeerhöhung im BT 3.92L.

VGE 1.3.3

Länge

Ausbau Betriebsbrücke ehemals Weserfenster

Bauzeit

Mai 2022

Im Rahmen der VGE 1.3.3 erfolgt der Umsetzung des örtlichen Hochwasserschutzes durch ersatzlosen Rückbau der Betriebsbrücke ehemals Weserfenster.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 8,2 Millionen Euro. Rund 6,5 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.1 - Situation vor der Baumaßnahme, 01.06.2016

Fluss, der rechts von einer Mauer fließt und Bäume und ein Turm im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Vergabeeinheit 1.3.1 – Bauschild

großes Schild mit Informationen zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.1: Situation nach Abschluss der Baumaßnahme, 06.10.2017

Fluss mit neu gebauter Ufermauer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.1 - Hochwasserschutzwand nach Fertigstellung

Fluss mit neuer Ufermauer aus einer anderen Perspektive
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.1 – Erinnerungstafel

Infoschild zur Baumaßnahme
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.2 – Bauschild

großes Informationsschild zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Vergabeeinheit 1.3.2 - Baugeschehen, 27.11.2018

Baustelle vor Einfamilienhäusern
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die gesicherten Bestandswände und fertiggestellte Kopfbalken als aufgelöste Gründungselemente

Blick in Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellten Wandschäfte der Hochwasserschutzmauern im oberstromigen Bereich

Weg mit weißen Säcken voll Material rechts davon und links eine Betonmauer
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellten Hochwasserschutzanlagen

Blick auf Fluss mit Häusern rechts und links und einer neuen Hochwasserschutzmauer auf der rechten Seite darüber blauer Himmel mit Wolken
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die fertiggestellten Hochwasserschutzanlagen oberstrom der Obermühlenbrücke

Blick auf die fertiggestellten Hochwasserschutzanlagen am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die rückzubauende Betriebsbrücke ehemals Weserfenster

Blick auf Metallbrücke über einem Fluss
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf die ausgehobene Betriebsbrücke

Blick auf gelben großen Kran
/
(© Landestalsperrenverwaltung Sachsen / Volker Debernitz)

Blick auf den zugesetzten Widerlagerbereich

Fluss mit Steinen und Bewuchs in der Mitte, dahinter eine Mauer

Gewässer

Freiberger Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha

Vorhabenszeitraum

2022 bis 2029

Bauzeit

2023 bis 2029 (geplant)

Förderzeitraum 2021-2027

FV-Ident-Nr.: 350/20236
Planung und Bau ab Leistungsphase 5

Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Döbeln von den »Färberhäusern« am Oberwerder, durch die Altstadt entlang der Freiberger Mulde, bis zu den Klostergärten sichergestellt.

Zusammenfassung des Vorhabens

Das Vorhaben ist eine im Hochwasserschutzkonzept Mulden empfohlene Maßnahme. Das Hochwasserschutzkonzept wurde durch das Sächsische Umweltministerium am 30.06.2004 verbindlich zur wasserwirtschaftlichen Rahmenplanung bestimmt. Die Maßnahme ist von hoher Priorität. Projektziel ist die Schaffung des Hochwasserschutzes vor einem -statistisch betrachtet- einmal in 50 Jahren auftretenden Hochwasserereignis (HQ50) für die Innenstadt von Döbeln. Es ist geplant, das Schutzniveau durch überörtliche Maßnahmen am Oberlauf der Freiberger Mulde auf ein 100-jährliches Ereignis zu erhöhen.

Das Gesamtvorhaben wurde mit dem Planfeststellungsbeschluss vom 24.11.2010 genehmigt. In Döbeln verzweigt sich die Freiberger Mulde in das eigentliche Gewässerbett und in eine Flutmulde. Der historische Stadtkern liegt im Wesentlichen auf einer Insel zwischen den beiden Gewässern. Inhalt der Maßnahme ist der Ausbau des Gewässerarmes der Freiberger Mulde. Der links- und rechtsseitige Gewässerausbau erstreckt auf eine Anlagenlänge von knapp 3 Kilometern. Die Maßnahme ist ein Planungs- und Ausführungsprojekt und umfasst sämtliche Planungen und Bauleistungen ab der Baugenehmigung bis zur Fertigstellung der zukünftigen Hochwasserschutzanlage.

Die Genehmigungsplanung sieht verschiedene Ausführungsvarianten für die Hochwasserschutzanlage vor. Bereichsweise wird eine Hochwasserschutzwand errichtet, die als Stahlbetonwand auf einem Kopfbalken mit Tiefgründung aus Stahlbetonbohrpfählen ausgeführt wird. In den Bereichen, in denen die Uferböschung fast das Schutzniveau erreicht, wird lediglich die Böschung erhöht und befestigt. Im Bereich des Parkgeländes »Klostergärten« wird ein bereits bestehender Damm in die Hochwasser-schutzanlage einbezogen und entsprechend angepasst. Ebenso ist eine Spundwand mit aufgesetzter Stahlbetonkappe als Hochwasserschutzanlage zu errichten. Zusätzlich sind zwei Mühlgräben durch einen Klappenverschluss und drei Schützverschlüsse in die Hochwasserschutzlinie zu integrieren.

Kosten

Die Gesamtkosten des Teilprojektes Altstadt belaufen sich auf ca. 32,9 Mio. Euro im Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

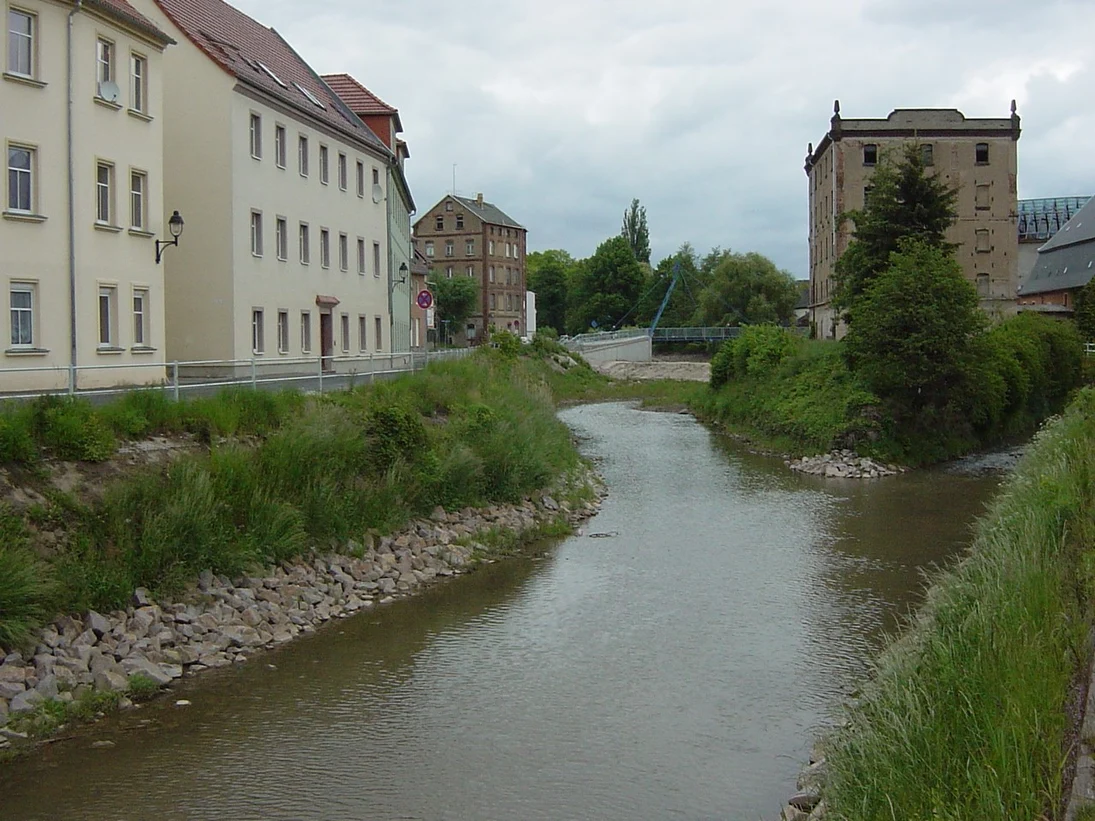

Wohnbebauung im Planungsgebiet (linker Bildrand); technisches Denkmal »Staupitzmühle« (rechter Bildrand); Brücke Staupitzsteg (Bildhintergrund)

Blick auf einen sich gabelnden Fluss mit Mehrfamilienhäusern am linken Ufer
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

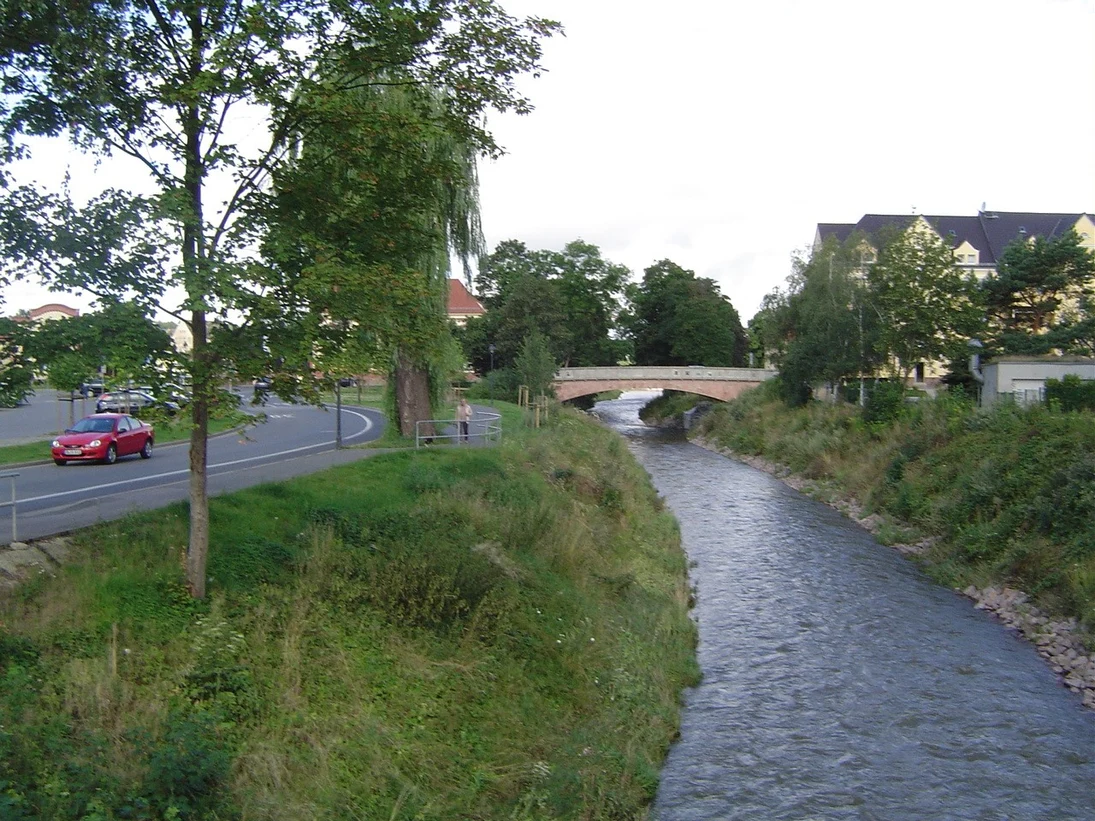

Bearbeitungsabschnitt zwischen Staupitzsteg und Brücke Rosa-Luxemburg-Straße

Fluss parallel zu einer Straße
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

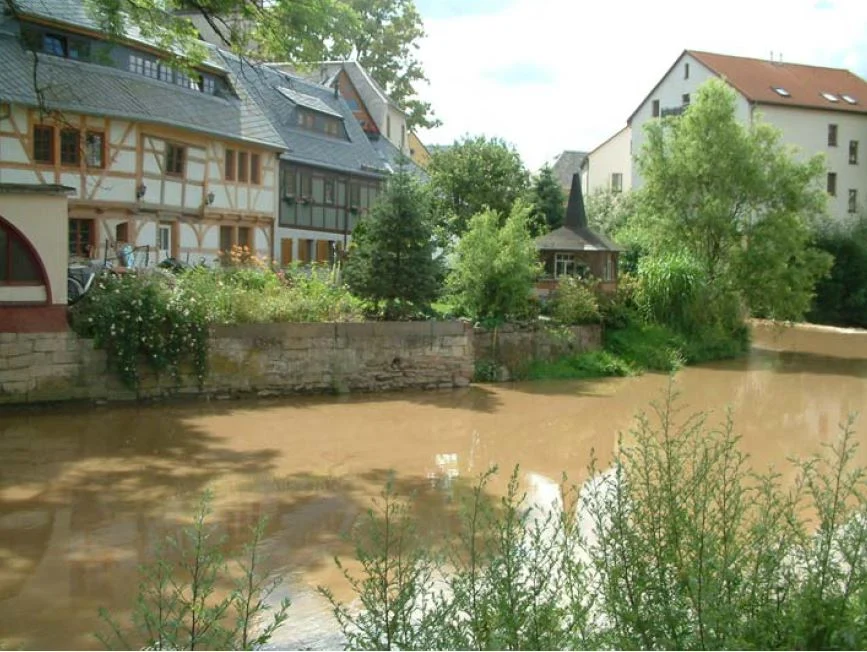

Linkes Ufer Freiberger Mulde im Bereich der Färberhäuser, Bildhintergrund rechts Abzweig des Mühlgrabens

Fluss mit Fachwerkhäusern am Ufer

Gewässer

Freiberger Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha

Vorhabenszeitraum

2018 bis 2023

Bauzeit

2019 bis 2021

Baufirma

Swietelsky Baugesellschaft mbH

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 103341052
Bauliche Umsetzung, örtliche Bauüberwachung



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Döbeln von der Brücke »Bahnhofstraße« bis zur Mündung der Flutmulde in die Freiberger Mulde sichergestellt.

Zusammenfassung des Vorhabens

Das Vorhaben ist eine im Hochwasserschutzkonzept Mulden empfohlene Maßnahme. Das Hochwasserschutzkonzept wurde durch das SMUL am 30.06.2004 verbindlich zur wasserwirtschaftlichen Rahmenplanung bestimmt. Die Maßnahme ist von hoher Priorität. Ziel des Vorhabens ist die Herstellung des Schutzes der Innenstadt von Döbeln vor einem Hochwasserereignis, wie es statistisch einmal in 50 Jahren auftreten kann (HQ50).

Das Gesamtvorhaben wurde mit dem Planfeststellungsbeschluss vom 24.11.2010 genehmigt. In Döbeln verzweigt sich die Freiberger Mulde in das eigentliche Gewässerbett und in eine Flutmulde. Der historische Stadtkern liegt im Wesentlichen auf der Insel zwischen den beiden Gewässern.

Inhalt des Gesamtvorhabens ist der Ausbau der Flutmulde. Die Flutmulde erstreckt sich über ca. 1.147 Meter durch das Stadtgebiet von Döbeln. Der links- und rechtsseitige Ausbau der Flutmulde wurde in vier Bauabschnitte untergliedert. Hier handelt es sich um den letzten der vier Bauabschnitte. Er erstreckt sich von der Brücke »Bahnhofstraße« bis zur Mündung der Flutmulde in die Freiberger Mulde.

Die Maßnahme ist ein Ausführungsprojekt und umfasst ausschließlich den Bau der Hochwasserschutzanlage. Sie enthält insbesondere Tiefbau- und Spezialtiefbauarbeiten.

Während der Bauausführung werden senkrechte Hochwasserschutzwände als überschnittene Bohrpfahlwand errichtet und das Gewässerbett der Flutmulde durch Abgrabung der Böschung und des Geländes aufgeweitet. Ziel ist eine Vergrößerung des Fließquerschnittes gegenüber dem bisherigen Zustand.

Da keine herausragenden Bauwerke errichtet werden, werden die Sichtbeziehungen nicht verändert und das Stadtbild erhalten. Für die Gestaltung des Stadtbildes werden zur Formgebung der Oberfläche der Vorsatzschale Schalungsmatrizen in Natursteinoptik verwendet und der Beton eingefärbt.

Kosten

Die Kosten für den 4. Bauabschnitt der Flutmulde Döbeln belaufen sich im Förderzeitraum von 2014 - 2020 auf rund 10,6 Millionen Euro. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

Luftaufnahme des Maßnahmebereichs vor Bauausführung

Luftbild einer Stadt durch die sich ein Fluss schlängelt
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

Bauschild

Informationsschild zum Bau
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

Zustand während der Bauausführung

in einen Graben eingelassene noch eingerüstete niedrige Betonwand
/
(© Landestalsperrenverwaltung Sachsen / Südraumfoto)

Gerinnesohle nach Fertigstellung

Blick auf einen Fluss, eingebettet zwischen gepflasterte Flächen und Mauern
/
(© Landestalsperrenverwaltung Sachsen / Südraumfoto)

Luftaufnahme des Maßnahmenbereichs nach Fertigstellung

Luftbild des Bauprojektes
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

Wand mit Erinnerungstafel

Blick auf die gebaute Mauer
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

Erinnerungstafel

Bild vom Förderschild

Gewässer Freiberger Mulde
Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha

Vorhabenszeitraum 2022 bis 2028
Bauzeit 2023 bis 2028 (geplant)
Baufirma ARGE Werner Stowasser Bau GmbH & Harald Gollwitzer GmbH
Förderzeitraum 2021-2027

FV-Ident-Nr.: 350/20235
Planung und Bau ab Leistungsphase 8



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Döbeln von der »Schiffsbrücke« bis zur »Oberbrücke« entlang des rechts- sowie linksseitigen Ufers der Freiberger Mulde sichergestellt.

Zusammenfassung des Vorhabens

Das Vorhaben ist eine im Hochwasserschutzkonzept Mulden empfohlene Maßnahme. Das Hochwasserschutzkonzept wurde durch das SMUL am 30.06.2004 verbindlich zur wasserwirtschaftlichen Rahmenplanung bestimmt. Die Maßnahme ist von hoher Priorität. Projektziel ist die Schaffung des Hochwasserschutzes vor einem -statistisch betrachtet- einmal in 50 Jahren auftretenden Hochwasserereignis (HQ50) für die Innenstadt von Döbeln. Es ist geplant, das Schutzniveau durch überörtliche Maßnahmen am Oberlauf der Freiberger Mulde auf ein 100-jährliches Ereignis zu erhöhen.

Das Gesamtvorhaben wurde mit dem Planfeststellungsbeschluss vom 24.11.2010 genehmigt. In Döbeln verzweigt sich die Freiberger Mulde in das eigentliche Gewässerbett und in eine Flutmulde. Der historische Stadtkern liegt im Wesentlichen auf einer Insel zwischen den beiden Gewässern. Inhalt der Maßnahme ist der Ausbau des Gewässerarmes der Freiberger Mulde. Der Planungsabschnitt befindet sich im östlichen Bereich der Stadt Döbeln zwischen Fluss-km 30+250 und 30+975. Die Maßnahme ist ein Planungs- und Ausführungsprojekt und endet mit der Fertigstellung der zukünftigen Hochwasserschutzanlage.

Die Maßnahme umfasst den Bau einer ca.  732 m langen Hochwasserschutzmauer aus Stahlbeton mit verschiedenen Gründungarten am rechtsseitigen Ufer der Freiberger Mulde und eine ca. 180 m lange Hochwasserschutzwand am linksseitigen Ufer. Der Anschluss der Hochwasserschutz-Anlage an die Treppenanlage der Oberbrücke sowie die Integration der Auslauf- und Entwässerungsleitungen (Amselgrundbach und Regenüberlaufbecken) in die Hochwasserschutzanlage stellen eine zusätzliche Schwierigkeit bei Planung und Bau dar.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf 11,7 Mio. Euro. Rund 11,2 Mio. Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

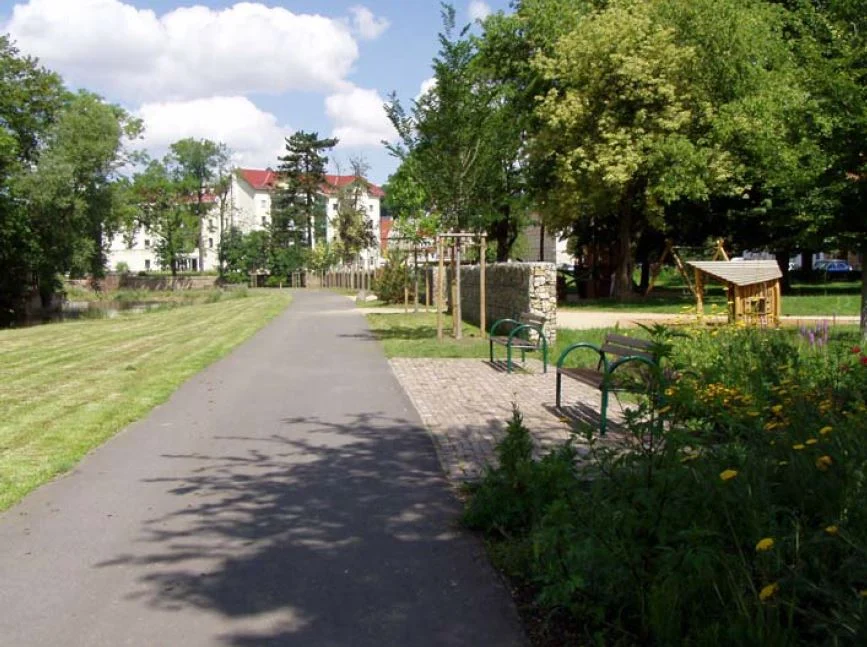

rechtes Ufer der Freiberger Mulde im Bereich der Grünfläche »Wappenhenschanlage« (Blick in Fließrichtung)

Blick auf einen asphaltierten Weg, umgeben von Grünanlagen
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

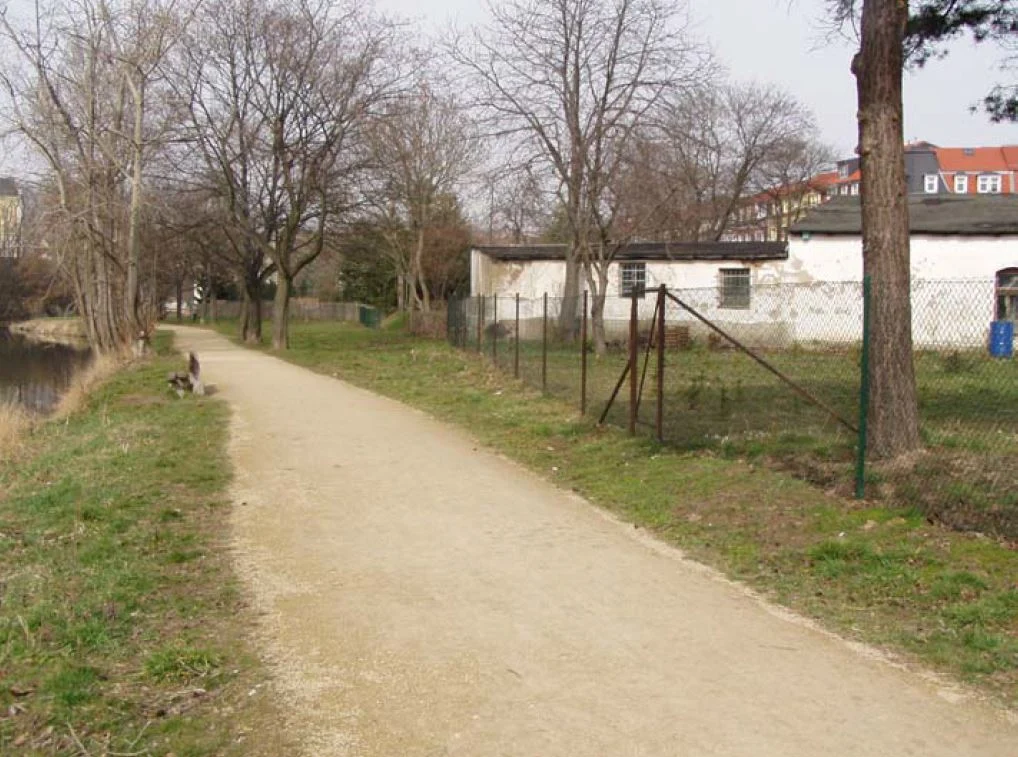

uferbegleitender Geh- und Radweg mit Privatgrundstücken und Gärten im Hintergrund (Blick in Fließrichtung)

Blick auf einen sandigen Weg
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

Sörmitzer Straße am rechten Ufer mit bergauf führender Zufahrt zum Krankhaus im Hintergrund (Blick in Fließrichtung)

Blick auf einen Fluss mit einer Allee am Ufer
/
(© Landestalsperrenverwaltung Sachsen / John-Philipp Müller)

linkes Ufer der Freiberger Mulde

Blick auf Fluss mit grünem gegenüberliegendem Ufer und Häusern dahinter

Gewässer

Freiberger Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha

Vorhabenszeitraum

2014 bis 2023

Bauzeit

2016 bis 2019

Baufirma

Krause & Co. Hoch-, Tief- und Anlagenbau GmbH

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 102814052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Klosterbuch sichergestellt.

Zusammenfassung des Vorhabens

Im August 2002 war der Ortsteil Klosterbuch der Stadt Leisnig in besonderem Maße vom Hochwasser der Freiberger Mulde betroffen. Danach wurde für die Mulde das Hochwasserschutzkonzept Nr. 18 erstellt, welches örtliche Maßnahmen in Klosterbuch vorsieht. Im Jahr 2013 erlangte der Planfeststellungsbeschluss seine Wirksamkeit.

Im Rahmen dieses Vorhabens wird der 3. und 4. Bauabschnitt baulich umgesetzt. Ziel des Vorhabens ist der Schutz der Ortslage Klosterbuch vor einem Hochwasser, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

Der dritte Bauabschnitt besteht aus einer Hochwasserschutzwand von 290 Meter Länge, welche parallel zum Ufer der Freiberger Mulde und zur einzigen durch den Ort verlaufenden Straße verläuft. Die Wand erhielt eine Bruchsteinverblendung zur Anpassung an die vom historischen Zisterzienser-Kloster Buch geprägte Umgebung.

Im Rahmen des vierten Bauabschnittes wurde ein Ringdeich von 810 Metern Länge einschließlich der Überfahrten hergestellt. Die Begrünung des Deiches erfolgte durch eine zertifizierte Mischung lokalen und regionalen Saatguts aus Gräsern und Kräutern.

Der Schutz der historischen Gebäude des Zisterzienser-Klosters vor Hochwasserereignissen erfolgt aus Gründen des Denkmalschutzes und der besonderen archäologischen Relevanz im Rahmen der Eigenvorsorge.

Kosten

Die Gesamtkosten des Projektes an der Freiberger Mulde in Klosterbuch belaufen sich auf rund 9,2 Millionen Euro. Rund 4,0 Millionen Euro entfallen auf den 3. und 4. Bauabschnitt im Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Bereich der Hochwasserschutzmauer vor Baubeginn

Blick auf altes eingezäuntes Haus mit erdigem Weg dazwischen
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Bereich des künftigen Dreizonendeichs vor Baubeginn

Blick auf plattgewalzte Erdfläche im Hintergrund Bäume
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Bauschild

Informationstafel zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Deich während der Bauausführung

Weg aus Kies und Erde
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Hochwasserschutzwand während der Bauausführung

Natursteinmauer im Bau, dahinter Haus
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens v. Graevemeyer)

Aufnahme des Gesamtvorhabens aus der Luft

Luftbild von Klosterbuch
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Hochwasserschutzwand nach Fertigstellung

fertige Natursteinmauer
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

Dreizonendeich mit Deichverteidigungsweg nach Fertigstellung

befestigter Weg, rechts und links Wiese
/
(© Landestalsperrenverwaltung Sachsen / Wolfgang Stützer)

EFRE-Erinnerungstafel

Informationsschild zur EU-Förderung

Gewässer

Hoyerswerdaer Schwarzwasser

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Spree/Neiße
Am Staudamm 1
02625 Bautzen

Vorhabenszeitraum

2006 bis 2022

Bauzeit

2015 bis 2017

Baufirma

Nadebor Tief- und Landeskulturbau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 100711030
Planung von Leistungsphase 1 bis 6

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 100711052
Planung ab Leistungsphase 7 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Königswartha sichergestellt.

Zusammenfassung des Vorhabens

Das Hochwasserschutzkonzept Nr. 45 für das Hoyerswerdaer Schwarzwasser gibt den Ersatzneubau des Niesendorfer Wehres am Einlauf zum Mühlgraben in der Ortslage Königswartha vor. Die Wehranlage dient der Wasserteilung des Hoyerswerdaer Schwarzwassers in das Hoyerswerdaer Schwarzwasser und den Mühlgraben. Aufgrund des Rückstaus am Wehr kam es im Hochwasserfall zu umfangreichen Überflutungen innerhalb der Ortslage Königswartha. Durch die konstruktive Änderung der Anlage wurde die Wassermengenverteilung im Hochwasserfall optimiert, d.h. der Zufluss in den Mühlgraben wird auf den schadlosen, bordvollen Abfluss begrenzt. Damit wurde der Hochwasserschutz für die Ortslage Königswartha wesentlich verbessert. Gleichzeitig erfüllt die Anlage die gesetzliche Forderung der Herstellung der Fischdurchgängigkeit des Hoyerswerdaer Schwarzwassers. Hierfür wurde eine neue Fischaufstiegsanlage in Beckenform errichtet, die ebenso für aquatische wirbellose Organismen funktionsfähig ist. Die Anlage wurde in naturnaher Bauweise hergestellt (mit Riegeln aus Wasserbausteinen und Abdeckung mit Sohlensubstrat).

Um den Anforderungen des Sedimenttransports gerecht zu werden, wurde das Wehrsystem mit einer Sedimentschleuse in Form einer Leitung mit einem Nenndurchmesser von 1000 Millimetern und eines Spindelschiebers ausgestattet.

Der Rechteckdurchlass, der den Einlaufbauwerk zum Mühlgraben darstellt, wurde mit Dammbalkenverschlüssen ausgerüstet, die die Durchführung der Revisionen im trockenen Zustand ermöglichen. Der Stahlschütz ermöglicht die Drosselung des Zuflusses in den Mühlgraben.

Um die Bewirtschaftung der Teiche sowie die Gewässerdurchgängigkeit im Mühlgraben und im Hoyerswerdaer Schwarzwasser zu gewährleisten, musste das Wasser während der Bauphase über zwei Umleitungsgräben geführt werden.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 1,9 Millionen Euro. Rund 1,7 Millionen Euro entfallen auf den Förderzeitraum von 2014 bis 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen)

Niesendorfer Wehr, Altbestand

Wasser fließt durch ein altes Wehr, ringsherum grüne Wiese
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Bauschild

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Situation während der Bauausführung im August 2016

Blick auf eine Baustelle mit Baggern, großen Steinhaufen und einer Betonplatte
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Fischaufstiegsanlage

treppenähnliche Steine über die Wasser fließt
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Wehranlage Mühlgraben

Blick auf die Wehranlage
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Auslauf Grundablass Hoyerswerdaer Schwarzwasser

Wasser im Vordergrund des Bildes am hinteren Ufer ist das Ufer mit Natursteinen an einer Stelle neu befestigt und es führt eine Treppe hinauf. im Hintergrund Bäume
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

Wehr nach Fertigstellung

Blick auf das Wehr aus der Ferne zwischen Wiese und Bäumen
/
(© Landestalsperrenverwaltung Sachsen / Daria Wójciak)

EFRE-Erinnerungstafel

Goldenes Metallschild mit Informationen zur EU-Förderung auf einer Mauer, davor ein grünes Geländer

Gewässer

Lausitzer Neiße

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Spree/Neiße
Am Staudamm 1
02625 Bautzen

Vorhabenszeitraum

2008 bis 2023

Bauzeit

2017 bis 2018

Baufirma

Nadebor Tief- und Landeskulturbau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101298030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 101298052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Sagar sichergestellt.

Zusammenfassung des Vorhabens

Auf der Grundlage des Hochwasserschutzkonzeptes für die Lausitzer Neiße stellt sich der Neubau des Deiches mit verkürzter Trasse und Absenkung des Altdeiches als hochprioritär dar.

Der bestehende Deich schützte die Ortslage Sagar nicht mehr ausreichend vor Hochwasser. Aufgrund seines inhomogenen Aufbaus und der niedrigen Höhe wurde der Deich beim Hochwasser 2010 überströmt und war an zwei Stellen gebrochen.

Mit der Baumaßnahme wurde der Hochwasserschutz dahingehend verbessert, dass ein hundertjährliches Hochwasser (HQ100) möglichst schadlos abgeführt werden kann. Gleichzeitig wurde durch die geplante Deichrückverlegung die örtliche Vorlandretentionsfläche sowie der Abflussquerschnitt für Hochwasserabflüsse vergrößert. Der neue, näher am Ort entstandene Deich wird Sagar vor Abflüssen von bis zu 870 Kubikmeter pro Sekunde schützen.

Um die zusätzlichen Rückhalteflächen zu schaffen, wurde der Altdeich auf einer Länge von rund 670 Metern vollständig abgetragen. Ein Abschnitt des bestehenden Deiches wurde instandgesetzt und ist dann ebenfalls für ein statistisch gesehen einmal in 100 Jahren auftretendes Hochwasserereignis gewappnet. An diesen Abschnitt schließt eine neu errichtete Hochwasserschutzwand entlang der Straße des Unterdorfes an.

Nach Abschluss der Deichbauarbeiten erfolgten umfangreiche naturschutzfachliche Kompensationsmaßnahmen, da für die Baumaßnahmen ca. 120 Bäume gefällt werden mussten. So wurden die neu entstandenen Retentionsflächen, auf denen der Altdeich rückgebaut wurde, mit Stieleichen, Winterlinden, Hainbuchen und Flatterulmen aufgeforstet.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 2,4 Millionen Euro, welche auf den Förderzeitraum von 2014 – 2020 entfallen. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.



Bilder

/
(© Landestalsperrenverwaltung Sachsen / Thomas Mehnert)

Hochwasserschutzdeich (Altdeich vor Bau) an der Lausitzer Neiße

Asphaltierter Weg durch eine Wiese, ringsherum Bäume
/
(© Landestalsperrenverwaltung Sachsen / Heike Dimmel)

Bauschild

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Heike Dimmel)

Neugebauter Hochwasserschutzdeich mit Übergang zum instandgesetzten Deich

gepflasterte Fläche, Wiese, Betonkante, dahinter dunkelgrüne Spundwand
/
(© Landestalsperrenverwaltung Sachsen / Heike Dimmel)

Hochwasserschutzdeich nach der Instandsetzung mittels innenliegender Spundwand

Blick auf die dunkelgrüne Spundwand, dahinter Wiese und Wald
/
(© Landestalsperrenverwaltung Sachsen / Heike Dimmel)

Hochwasserschutzwand entlang Straße Unterdorf

Straße mit niedriger Backsteinmauer auf der rechten Seite, links ein Gehweg, Laternen und Häuser
/
(© Landestalsperrenverwaltung Sachsen / Heike Dimmel)

EFRE-Erinnerungstafel

Metallschild mit Hinweisen auf die EU-Förderung

Gewässer Lungwitzbach

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2012 bis 2022

Bauzeit

2016 bis 2017

Baufirma

Krause & Co. Hoch-, Tief- & Anlagenbau GmbH

Förderzeitraum
2007-2013

FV-Ident-Nr.: 101150030
Planung von Leistungsphase 1 bis 6

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102172052
Planung ab Leistungsphase 7 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Bernsdorf/Hermsdorf, oberhalb des Wohngebietes „Lindenhof“ sicher gestellt.

Zusammenfassung des Vorhabens

Bei Hochwasserereignissen am Lungwitzbach kam es im Bereich des Mühlgrabens zu Überflutungen und damit zu Schäden an bestehender Bebauung. Laut Hochwasserschutzkonzept ist vorgesehen, in Hermsdorf die bestehende Verwallung des Umfluters in einen Hochwasserschutzdeich nach DIN umzuwandeln.

Im Zuge der Umsetzung des Vorhabens (Maßnahme M28) wurde der Hochwasserschutz durch den Bau folgender einzelnen, zusammen wirkenden, Teilobjekte erreicht:

  • ein 116 Meter langer Hochwasserschutzdeich rechtsseitig des Lungwitzbach-Umfluters, beginnend am Wohngebiet „Lindenhof“ (Fluss-Kilometer 13+500) flussaufwärts
  • ein Ersatzneubau des Speisungsbauwerkes des Altarms, sowie
  • die Errichtung einer weiterführenden Hochwasserschutzwand (Länge: 148 Meter), welche bei Fluss-Kilometer 13+690 abwinkelt und weiter entlang des Mühlgrabens verläuft.

Die 116 Meter lange Deichbaumaßnahme wird als Einzonendeich, also als homogener Deich auf einem Erdplanum umgesetzt.

Das zu errichtende Speisungsbauwerk am Mühlgraben ist ein Ersatzneubau. Das zu ersetzende Vorgängerbauwerk war nicht mehr voll funktionsfähig. Die Errichtung erfolgte als monolithisches Stahlbetonbauwerk. Auch hier liegt die Gründungstiefe bei etwa 4 Metern. Die Abmessungen sind in der Breite 4,50 Meter und längs des Bachlaufes 19,80 Meter. Die kontinuierliche Speisung des Lungwitzbach-Altarms erfolgt unabhängig vom Wasserstand im Lungwitzbach-Umfluter. Diese Aufgabe erfüllt ein integrierter Abflussbegrenzer. Das Bauwerk erhielt eine befahrbare Überbauplatte als Verbindung der beiden Teile des Verteidigungsweges. Dieser wurde mit 3 Meter Breite landseitig hinter dem Hochwasserschutzdeich bzw. der Hochwasserschutzwand neu angelegt.

Die Hochwasserschutzwand wurde aus Fertigteilelementen gebaut. Sie wurden auf einem Gründungsbalken aufgesetzt. Um den Gründungsbalken sicher zu lagern, wurden Einzelbohrpfähle betoniert. Die Bohrtiefe betrug ca. 4,0 Meter, dort befanden sich die für die sichere Gründung erforderlichen tragfähigen Schichten.

Dieses Vorhaben hoher Priorität schützt die Ortslage Hermsdorf vor einem Hochwasserereignis, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 3,1 Millionen Euro. Rund 1,2 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Einmündung des Altarms in den Umfluter

Wiese, im Hintergrund Häuser, rechts fließt vor einem Waldstück ein Fluss
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Abzweig Altarm

Ein Graben, gefüllt mit ein wenig Wasser führt durch eine Wiese, am rechten Rand stehen Bäume und eine Laube
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Urzustand des Baufeldes

durch Gestrüpp sieht man einen Fluss
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Bauschild

Informationstafel zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Betoneinbau Kopfbalken

Schotterweg, rechts daneben Metallwand im Boden und Schalung für Bauwerk
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Montage der Wandelemente

graue Mauer
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Speisungsbauwerk im Bau

Blick in ein Betonbauwerk mit abfallenden Wänden rechts und links, am Ende ein raumähnlicher Bau
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Deich nach Fertigstellung

flach abfallende Wiese zu einem Fluss mit Bäumen
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Speisungsbauwerk nach Fertigstellung

Bauwerk im Deich am Wasser
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Hochwasserschutzwand am Lungwitzbach nach Fertigstellung

Fluss, flachabfallende Wiese und niedrige Mauer
/
(© Landestalsperrenverwaltung Sachsen / Karsten Schmidt)

Erinnerungstafel am Speisungsbauwerk

Metallinformationstafel zur EU-Förderung

Gewässer

Schwarze Elster

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Spree/Neiße
Am Staudamm 1
02625 Bautzen

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2015 bis 2016 (1. Bauabschnitt)
2018 bis 2019 (2. Bauabschnitt)

Baufirma

STRABAG AG (1. Bauabschnitt)
BauCom Bautzen Tief- und Straßenbau (2. Bauabschnitt)

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101608030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 101608052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Hoyerswerda sichergestellt.

Zusammenfassung des Vorhabens

Der Deichabschnitt 6-6 (Standortnr.: 2313) der Schwarzen Elster befindet sich rechtsseitig innerhalb der Stadt Hoyerswerda zwischen der Görlitzer Brücke und der Brücke „Spremberger Chaussee (von Fluss-Kilometer 130+837 bis 129+818).

Der Deich wurde in zwei Bauabschnitten saniert. Der erste Bauabschnitt von der Görlitzer Brücke bis zur Bautzener Brücke (Fluss-Kilometer 130+837 bis 130+273) wurde bereits von 2015 bis 2016 saniert. Der zweite Bauabschnitt von der Bautzener Brücke bis zur Brücke „Spremberger Chausee“ (Fluss-Kilometer 130+273 bis 129+818) wurde von 2018 bis 2019 instandgesetzt. Als Ausgleichsmaßnahme für den 2. Bauabschnitt wurde im Herbst 2019 der Teilrückbau der Otto-Nagel-Straße in Hoyerswerda ausgeführt.

Ziel des Vorhabens ist der Schutz der Stadt Hoyerswerda vor einem Hochwasserereignis, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

1. Bauabschnitt

Länge

564 Meter

Höhe über dem Gelände

1,2 Meter

Bauzeit

Oktober 2015 bis Juni 2016

Der Abschnitt befindet sich rechtsseitig der Schwarzen Elster von der Görlitzer Brücke bis zur Bautzener Brücke (Fluss-Kilometer 130+837 bis 130+273).

2. Bauabschnitt

Länge 463 Meter
Höhe über dem Gelände

1,2 Meter

Bauzeit

Mai 2018 bis April 2019

Der Abschnitt befindet sich rechtsseitig der Schwarzen Elster von der Bautzener Brücke bis zur Spremberger Chaussee (Fluss-Kilometer 130+273 - 129+818).

Kosten

Die Gesamtkosten des Projektes belaufen sich auf 3,1 Millionen Euro. Rund 2,8 Millionen Euro entfallen auf den Förderzeitraum von 2014 – 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Sebastian Haufe)

Deichansicht in Längsrichtung vor Durchführung der Baumaßnahme

Wiese mit Bäumen neben einem Fluss , parallel dazu eine kleine Straße
/
(© Landestalsperrenverwaltung Sachsen)

Layout vom Bauschild für den 1. Bauabschnitt

Informationsschild zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Sebastian Haufe)

1. Bauabschnitt nach Fertigstellung, mit EFRE-Erinnerungstafel

asphaltierte Straße parallel zu einem Fluss, links ein Findling mit einem Metallschild
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

2. Bauabschnitt vor der Bauausführung

Fluss, die Wiesen am Ufer sind leicht schneebedeckt
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

Altbestand des Regenwasserauslaufbauwerks

Wiese, Fluss, dahinter ein weißes Haus
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

Bauschild 2. Bauabschnitt

Informationsschild zum Bauprojekt hinter einem Bauzaun
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

2. Bauabschnitt während der Bauausführung, mit Spundwand als Innendichtung

als Zickzack geformtes Metall in der Erde, parallel zum Fluss daneben
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

Deich nach Fertigstellung

grobe Pflastersteine vorn im Bild mit Wiese und einem Fluss
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

Regenwasserauslaufbauwerk nach Fertigstellung

gepflasterte Fläche mit leichtem Hang im Hintergrund, davor ein langes grünes Gitter
/
(© Landestalsperrenverwaltung Sachsen / Mechthild Lehmann)

Otto-Nagel-Straße

Blick auf eine Straße daneben Wiese und Wald

Gewässer

Schwarze Elster

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Spree/Neiße
Am Staudamm 1
02625 Bautzen

Vorhabenszeitraum

2008 bis 2023

Bauzeit

insgesamt: 2013 bis 2018
1. Bauabschnitt: 2013 bis 2014
2. Bauabschnitt: 2016 bis 2018
3. Bauabschnitt: 2016

Baufirma

ARGE Laubusch - Strabag AG/SIDLA & Berger (1. Bauabschnitt)
BauCom Bautzen (2. Bauabschnitt)
ARGE Bauer / Amand (3. Bauabschnitt)

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101383030
Planung und Bau des 1. Abschnitts von oberhalb Brandenburger Tor bis Kortitzmühle (Fluss-Kilometer 120+812 - 119+526)
Planung des 2. und 3. Abschnitts bis Leistungsphase 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 101383052
Planung ab Leistungsphase 5 und Bau des 2. Abschnitts von Forstwegbrücke bis oberhalb Brandenburger Tor (Fluss-Kilometer 124+250 - 120+812)
Planung ab Leistungsphase 5 und Bau des 3. Abschnitts von Wehr Neuwiese bis Forstwegbrücke (Fluss-Kilometer 125+622 - 124+250)



Ziel des Bauvorhabens

Mit den geplanten Maßnahmen wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Gemeinde Elsterheide sichergestellt.

Zusammenfassung des Vorhabens

Auf Basis der erstellten Deichzustandsanalyse wurde die Ertüchtigung des linken Deiches der Schwarzen Elster zwischen dem Wehr Neuwiese und Kortitzmühle notwendig, um die Schutzfunktion und Standsicherheit weiterhin zu gewährleisten.

In der vorhergehenden Förderperiode des Europäischen Fonds für regionale Entwicklung (2007 - 2013) wurde der 1. Bauabschnitt vollständig beplant und umgesetzt. Gleichzeitig erfolgte die Planung für den 2. und 3. Bauabschnitt bis einschließlich der Genehmigungsplanung. In der aktuellen Förderperiode (2014 - 2020) wurden beide Bauabschnitte ab der Leistungsphase 5 beplant und baulich umgesetzt.

Ziel der Maßnahme ist der Schutz der Gemeinde Elsterheide vor einem Hochwasserereignis, das statistisch einmal in 100 Jahren auftreten kann (HQ100).

Der Hochwasserschutzdeich erhielt eine Innendichtung aus Erdbeton. Dafür wurde der Deich mit Hilfe einer Bodenfräse geschlitzt und der Boden mit einer Bindemittelsuspension vermischt. Die Dichtung reicht bis in eine Tiefe von etwa acht Metern. Für die Standsicherheit des Deiches wurden als Bewehrung zusätzliche Stahlträger eingebaut. Der Deich und das Deichvorland wurden neu profiliert und die Uferböschung gesichert. Außerdem wurde ein Deichverteidigungsweg neu angelegt.

In den folgenden Abschnitten werden die in der aktuellen Förderperiode umgesetzten Bauabschnitte weiter erläutert.

2. Bauabschnitt

Länge

3.438 Meter

Höhe über dem Gelände

1,0 - 1,5 Meter

Bauzeit

August 2016 bis April 2018

Der Abschnitt befindet sich linksseitig der Schwarzen Elster von der Forstwegbrücke bis oberhalb Brandenburger Tor (Fluss-Kilometer 124+250 - 120+812).

Mit einer vertikalen Dichtwand aus Erdbeton, welche aus statischen Erfordernissen mit T-Trägern bewehrt ist, wurde der Deich instandgesetzt. Der Einbau erfolgte mit Spezialbohrern am Mäkler, welche während des Bohrens den Erdstoff durchmischen und gleichzeitig die Suspension zu deren Verfestigung einspritzen. Der Vorgang wurde im doppelten Pilgerschrittverfahren (FMI-Verfahren) durchgeführt um eine homogene Dichtwand mit den geforderten Eigenschaften zu erhalten.

3. Bauabschnitt

Länge 1.372 Meter

Höhe über dem Gelände

0,8 – 1,2 Meter

Bauzeit

Juni 2016 bis November 2016

Der Abschnitt befindet sich linksseitig der Schwarzen Elster vom (ehemaligen) Wehr Neuwiese bis zur Forstwegbrücke (Fluss-Kilometer 125+622 - 124+250).

Mit einer vertikalen Dichtwand aus Erdbeton, welche aus statischen Erfordernissen mit T-Trägern bewehrt ist, wurde der Deich instandgesetzt.  Der Einbau erfolgte mit der von BAUER AG patentierten 3 gegenläufigen Spezialbohrern am Mäkler (FMI-Verfahren), welche während des Bohrens den Erdstoff durchmischen und gleichzeitig die Suspension zu deren Verfestigung einspritzt. Der Vorgang wurde im doppelten Pilgerschrittverfahren durchgeführt um eine homogene Dichtwand mit den geforderten Eigenschaften zu erhalten.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 7,2 Millionen Euro. Rund 5,4 Millionen Euro entfallen auf den Förderzeitraum von 2014 bis 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

2. Bauschnitt, Altbestand oberhalb Pumpstation bis zur Forstwegbrücke

Schotterweg , zweispurig entlang eines Waldes, rechts davon ein Fluss parallel zum Weg
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

2. Bauabschnitt, Bauschild

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

2. Bauabschnitt nach Fertigstellung

Ein Fluss, rechts daneben eine grüne Wiese, im Hintergrund Wald
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

EFRE-Erinnerungstafel 2. Bauabschnitt

Zwei kleine Informationsschilder auf einer Stange am Deich
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

3. Bauabschnitt, Altbestand

große Wiese, rechts davon ein Fluss und wieder Wiese daneben
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

3. Bauabschnitt, Bauschild

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

3. Bauabschnitt während der Bauausführung

Baustelle mit gelben Raupenfahrzeug und einem kleineren roten Baufahrzeug
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

3. Bauabschnitt nach der Fertigstellung

abfallende Wiese zum Fluss hin
/
(© Landestalsperrenverwaltung Sachsen / Armin Weiß)

Abbildung 1: EFRE-Erinnerungstafel für den 3. Bauabschnitt

zwei kleine Informationsschilder auf einem Metallpfahl am Deich

Gewässer

Schwarze Pockau

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Am Roten Turm 1
09496 Marienberg

Vorhabenszeitraum

2005 bis 2023

Bauzeit 1

2018 bis 2023

Baufirma

Swing Tiefbau GmbH (Los 1, Los 4 und Los 6)
Bauunternehmung Hartmann (Los 2, Los 3, Los 8.1, Los 9.1.1 und    Los 9.1)

Förderzeitraum 2007-2013

FV-Ident-Nr.: 100803030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014-2020

FV-Ident-Nr.: 103044052
Planung ab Leistungsphase 5 und Bau für oben genannte Lose



Ziel des Bauvorhabens

Mit den geplanten Maßnahmen wird der Hochwasserschutz für den hochwassergefährdeten Bereich an der Schwarzen Pockau in Pockau sichergestellt.

Zusammenfassung des Vorhabens

Nach dem Augusthochwasser 2002 hat der Freistaat Sachsen für alle Gewässer 1. Ordnung – unter anderem auch für die in Pockau in die Flöha mündende Schwarze Pockau – Hochwasserschutzkonzepte erstellt.

Das Hochwasserschutzkonzept Nr. 22 sieht an der Schwarzen Pockau in Pockau die örtlichen Hochwasserschutzmaßnahmen M 8 bis M 12 vor, die im Wesentlichen aus dem Neubau von Hochwasserschutzwänden bestehen. Teilweise werden auch bestehende Wände erhöht sowie Straßen und Durchgänge mit Hochwasserschutztoren gesichert. Außerdem ist der Neubau einer Straßenbrücke geplant. Zwei der vorhandenen Straßenbrücken werden im Zuge der Hochwasserschutzmaßnahme zurückgebaut.

Die vorhandenen Widerlager der Fußgängerbrücken „Am Sägewerk“ und „ Am Mühlenweg“ werden erhöht. Die Fußgängerbrücken selbst werden von der Stadt Pockau – Lengefeld saniert und wieder eingesetzt.

Durch die örtlichen Maßnahmen soll ein Schutz vor einem Hochwasserereignis erzielt werden, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

Das Vorhaben befindet sich beidseitig der Schwarzen Pockau von Fluss-Kilometer 0+026 bis 2+118.

Bauabschnitte

Die Bauarbeiten finden in fünfzehn Bauabschnitten statt. Für die Bauabschnitte 1,2,3,4,6,8.1 und 9.1.1 hat die Landesdirektion Sachsen den vorzeitigen Baubeginn genehmigt. Die Hochwasserschutzwände im Los 4 wurden im Frühjahr 2020, die Hochwasserschutzwände im Los 1 wurden Mitte 2021, im Los 2 und im Los 3 wurde der Hochwasserschutz bis Jahresende 2021 realisiert.

Das Baulos 6 – Brückenersatzneubau wurde im August 2020 mit Arbeiten zur Baufeldfreimachung begonnen und im April 2022 fertiggestellt. Das Los 8.1, die Herstellung einer Hochwasserschutzwand gegenüber dem Los 4 wurde im Mai 2022 fertiggestellt. Das Baulos 9.1.1 mit dem Einhub der Fußgängerbrücke „Am Sägewerk“ wurde bis November 2022 realisiert.

Seit dem 22.10.2021 ist die Hochwasserschutzmaßnahe „Schwarze Pockau in Pockau“ durch die Landesdirektion Sachsen planfestgestellt. Auf dieser Grundlage erfolgte die europaweite Ausschreibung für das Baulos 9.1 im März 2022. Dieses Baulos wird im September 2023 fertiggestellt.

Die Arbeiten für die neue Hochwasserschutzlinie entlang der Schwarzen Pockau begannen 2018 an der Mündung in die Flöha (Bauabschnitt 4). Hier wurde am linken Flussufer auf einer Länge von etwa 200 Metern eine neue Hochwasserschutzwand gebaut. Dabei handelt es sich ausschließlich um Hochwasserschutzwände mit einer Bohrpfahlgründung. Die eigentliche Stützwand wurde auf der Baustelle in einer Schalung betoniert. Das Gelände wird in der Höhe entsprechend angepasst.

Ab der Brücke Flöhatalstraße flussaufwärts bis zur Marienberger Straße 22 wurden am rechten Flussufer auf einer Länge von etwa 600 Metern neue Hochwasserschutzwände errichtet beziehungsweise bestehende erhöht (Bauabschnitte 3, 2 und 1). Bei den neuen Schutzwänden handelt es sich um Winkelstützwände, Hochwasserschutzwände mit Bohrpfahlgründung, einfachen Mauererhöhungen sowie Schwergewichtsmauern.

An der Olbernhauer Straße ist außerdem der Bau einer neuen Straßenbrücke (Baulos 6) realisiert worden. Sie besitzt einen wesentlich größeren Abflussquerschnitt als die beiden bestehenden Brücken, die sie in Zukunft ersetzen soll.

Gegenüber dem Baulos 4 an der rechten Uferseite der Schwarzen Pockau ist der Hochwasserschutz bestehend aus Winkelwandelementen (Baulos 8.1) an den bereits errichteten Hochwasserschutz der Flöha angeschlossen und fertiggestellt.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 37,4 Millionen Euro (Planung und Bau). Rund 15,4 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2023. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Innerörtlicher Gewässerabschnitt vor der Baumaßnahme

Ein Fluss fließt zwischen Häusern hindurch
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Problematisch: Der Querschnitt des Fließgewässers wird innerörtlich durch Brückenbauwerke eingeengt

Blick auf einen Fluss, daneben steht ein Haus
/
(© Landestalsperrenverwaltung Sachsen / Britta Andreas)

Verstauen der Zeitkapsel während des Baubeginns durch Bürgermeister Ingo Wappler, Staatssekretär Dr. Frank Pfeil, MdL Jörg Markert und LTV-Geschäftsführer Heinz Gräfe

Vier Männer stehen nebeneinander und haben blaue Helme auf dem Kopf, die zwei in der Mitte halten gemeinsam ein bronzefarbenes Rohr, vor ihnen steht ein Betonklotz
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner )

Fertiggestelle Hochwasserschutzanlage Links Los 4 / rechts Los 8.1

Bild auf einen Fluss vor einem Haus mit Hochwasserschutzwand, der eine Kurve macht
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Brückenersatzneubau über die Schwarze Pockau BW 2a Los 6

Blick auf eine neue Brücke, Häuser im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Einlauf Waldbach Hochwasserschutzmaßnahme Schwarze Pockau Los 1

Blick auf einen neu gebauten Einlauf eines Flusses
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Erhöhte Hochwasserschutzwände im Los 1 Hochwasserschutzmaßnahme Schwarze Pockau

Fluss im Vordergrund mit angrenzender Steinmauer, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

neue Hochwasserschutzwände im Los 2 Hochwasserschutzmaßnahme Schwarze Pockau

Blick auf Fluss mit Hochwasserschutzmauer links
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

neue Hochwasserschutzwände im Los 3 mit Gneisverblendung Hochwasserschutzmaßnahme Schwarze Pockau

Fluss mit Mauer im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Erhöhung der Hochwasserschutzwände im Los 9 .1.1 Hochwasserschutzmaßnahme Schwarze Pockau

Baustelle am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Tobias Bretschneider)

Erhöhung der Hochwasserschutzwände im Los 9.1 Hochwasserschutzmaßnahme Schwarze Pockau

Fluss mit Hochwasserschutzwand rechts und Bäumen links, daneben eine Straße und Wald im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Tobias Bretschneider)

EFRE-Schild im Los 9.1 Hochwasserschutzmaßnahme Schwarze Pockau

Foto eines EFRE-Schildes
/
(© Landestalsperrenverwaltung Sachsen / Tobias Bretschneider)

Bautafel für das Los 9.1 Hochwasserschutzmaßnahme Schwarze Pockau

Bild der Bautafel mit EFRE-Logo

Gewässer

Schwarze Pockau

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde / Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2005 bis 2030

Bauzeit

2023 bis 2029

Baufirma

Bauunternehmung Hartmann Hoch-,Tief- und Ingenieurbau GmbH
(Los 9.2, Los 10)

Förderzeitraum 2021 - 2027

FV-Ident-Nr.: 350/20232
Planung ab Leistungsphase 5 und Bau

Ziel des Bauvorhabens

Mit den geplanten Maßnahmen wird der Hochwasserschutz für den hochwassergefährdeten Bereich an der Schwarzen Pockau in Pockau sichergestellt.

Zusammenfassung des Vorhabens

Nach dem Augusthochwasser 2002 hat der Freistaat Sachsen für alle Gewässer 1. Ordnung – unter anderem auch für die in Pockau in die Flöha mündende Schwarze Pockau Hochwasserschutzkonzepte erstellt. Der Gebietsschutz ist aktuell bei Abflüssen >HQ10 nicht mehr gegeben. Das Schutzziel für diesen Bereich der Schwarzen Pockau ist jedoch ein HQ100. Es kommt demnach beim Bemessungsabfluss in weiten Teilen des Stadtgebietes zu unplanmäßigen Überflutungen, welche ein hohes Risiko für Sachgüter, Infrastruktureinrichtungen sowie Leib und Leben darstellen.

Im Hochwasserschutzkonzept Nr.: 22 sind an der Schwarzen Pockau in Pockau mehrere Baulose zur Erreichung des Schutzzieles HQ100 notwendig. Dieser Bereich erstreckt sich von der Bahnbrücke der Eisenbahnlinie von Pockau nach Marienberg bis zur Straßenbrücke Zufahrt B 101. In diesem Bereich werden Hochwasserschutzwände neu errichtet bzw. vorhandene erhöht. Weiterhin sind Maßnahmen zur Binnenentwässerung und Rückbauarbeiten an 2 vorhandenen Straßenbrücken umzusetzen. Die Baulose 1, 2, 3, 4, 6, 8.1 und 9.1 wurden im Projekt »EF03| Schwarze Pockau, Pockau, HWSK 22« (BPID 5833) der Förderperiode 2014-2020 realisiert. Aufgrund der erforderlichen Projektteilung, kommt es zur Bildung des neuen Projektes für die Lose 5, 7.1, 7.2, 8.2, 8.3, 9.2, und 10.  Grund für die Teilung des Gesamtprojektes sind Verzögerungen im Genehmigungsverfahren infolge eines Klageverfahrens und Änderungen der Technologie auf Grund nicht vorhersehbarer Baugrundverhältnisse.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf ca. 59,0 Mio. Euro. Rund 20,1 Mio. Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Lutz Kleiner)

Innerörtlicher Gewässerabschnitt vor der Baumaßnahme

Blick auf einen Fluss mit angrenzender Bebauung und Ufermauer

Gewässer Schwarzwasser

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2007 bis 2023

Bauzeit

2019 bis 2020

Baufirma

Phönix-Bau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101042030
Planung von Leistungsphase 3 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 103305052
Planung ab Leistungsphase 5 und bauliche Umsetzung



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Aue linksseitig des Schwarzwassers von der Bahnbrücke (Höhe Berufsschule) bis zur Fußgängerbrücke an der Wasserstraße sichergestellt.

Zusammenfassung des Vorhabens

Laut Hochwasserschutzkonzept sollte für das Schwarzwasser in Aue der Schutz vor einem Hochwasserereignis hergestellt werden, wie es statistisch einmal in 50 Jahren auftreten kann (HQ50). Dies entspricht einem Abflusswert von 244 Kubikmeter pro Sekunde.

Mit dieser Maßnahme soll das Einströmen des Hochwassers in die ansässige Industrie- und Wohnbebauung sowie das Hinterströmen bereits errichteter Hochwasserschutzanlagen verhindert werden.

Die Errichtung der Hochwasserschutzanlagen im Bereich des 3. Bauabschnittes gliedert sich in 2 Teilabschnitte.

Abschnitt 1 - Fluss-Kilometer 0+393,8 bis 0+411,7

Es galt die Lücke zwischen dem Widerlager der Bahnbrücke und dem vorhandenem Gelände zu schließen. Dazu wurde auf einer Länge von ca. 17 Metern eine flachgegründete Hochwasserschutzwand errichtet. Die Hochwasserschutzwand erhielt eine Granitabdeckplatte und wurde beidseitig mit Strukturschalung (außer erdberührter Bereich) ausgeführt. Oberstrom erfolgte die Anschüttung mit Erdstoff zur Einbindung an das bestehende Gelände. Die Neigung der Oberstrom anschließenden Böschung wurde aufgenommen und im weiteren Verlauf auf den Bestand verzogen. Die Fußsicherung erfolgte mit Wasserbausteinen und der Böschungsbereich wurde als begrünter Steinsatz ausgeführt. Zur Grundwasserperforation wurde alle 2,50 Meter eine Öffnung in den Wandschaft eingebaut. Nach Abschluss der Arbeiten wurde ein Stabgitterzaun gesetzt, der an den Bestand anschließt und das Gelände begrünt.

Abschnitt 2 - Fluss-Kilometer 0+651,6 bis 0+779,2

Die bautechnische Gesamtlösung setzte sich aus mehreren Teilen zusammen.

Die Hochwasserschutzwand wurde etwas in den Binnenbereich zurückversetzt, da im Bereich der Eishalle aufgrund der vorhandenen Rohrbrücke und bestehender Kabel/Rohrleitungen kein sinnvoller Anschluss an das Gebäude möglich war. Das erforderte den Ersatz der existierenden Ausgangstür aus Stahl durch eine Hochwasserschutztür und die Sicherung von drei Fenstern an der Giebelseite. Zur Sicherstellung des Freibordes war eine Erhöhung der Fensterbrüstung um 0,50 Meter und der Einbau neuer Fenster vorgesehen. Die restlichen Fenster des Gebäudes waren ausreichend hoch. Im Bereich der Rohrbrücke wurde ein mobiles Hochwasserschutzelement (Dammbalken mit einer Breite von 3 Metern) installiert, um den Zugang zur Rohrbrücke und innerbetrieblichen Verkehr zu ermöglichen. Der Anschluss erfolgte an das bestehende Gebäude mit weiterer Einbindung in einen 4 Meter langen, flachgegründeten Abschnitt.

Die eigentliche Hochwasserschutzwand von Fluss-Kilometer 0+654,4 bis 0+771,8 wurde als schlanke Hochwasserschutzwand auf einen tiefgegründeten Kopfbalken aufgesetzt. Sie erhielt beidseitig eine Strukturschalung und eine Abdeckplatte aus Granit.

Die Hochwasserschutzwand quer zur Fließrichtung im Bereich Wasserstraße 15/Senke Fußgängerbrücke wurde als flachgegründetes Bauwerk ausgeführt. Die Wand unterquert die Dampftrasse. Der Bereich der bestehenden Zuwegung wurde mit mobilen Elementen (Dammbalken) mit einer Breite von 3,50 Meter ausgeführt. Die Länge des Abschnitts beträgt 7,20 Meter und befindet sich bei Gewässerstation 0+771,8. Da das Gelände, d.h. der Zugang zum Keller/Hof Wasserstraße 15, tiefer liegt, wurde die vorhandene Stützwand erhöht und an das Gelände angepasst. In diese Wand binden die mobilen Elemente ein.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund  2,4 Millionen Euro, welche auf den Förderzeitraum von 2014 – 2020 entfallen. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Ansicht vor Umsetzung links, Blick nach Unterstrom, Bereich der flach gegründeten Hochwasserschutzwand

Fluss mit Gebäuden entlang des linken Ufers
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Ansicht vor Umsetzung rechts, Blick nach Oberstrom

Blick von begrüntem Ufer auf die andere Uferseite eines Flusses, an die direkt ein langes Backsteingebäude anschließt
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Ansicht vor Umsetzung links, Blick nach Unterstrom, Bereich der auf einer Bohrpfahlwand gegründeten Hochwasserschutzwand

Blick auf Fluss, am linken Flussufer Bäume, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Bereich des Bauendes der mobilen Hochwasserschutzelemente

Betonierte Straße mit einer blauen Brücke und Häusern im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Fertigstellung Gewässerzufahrt rechts und Hochwasserschutzmauer linkes Ufer unterhalb Brücke Wasserstraße

im Vordergrund eine niedrige Mauer, dahinter ein Fluss, der eine Kurve macht mit steinernem Ufer und angrenzender Bebauung
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Ansicht nach der Umsetzung – links – Bereich HWS-Mauer

Nahaufnahme vom Fluss mit steinernem Ufer und Bebauung im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Mobiler Verschluss unterhalb Wasserstraße einschließlich Aufbewahrungsbox mobiler Elemente

Blick auf dicke graue Rohre die oberirdisch verlaufen, im Hintergrund eine Brücke
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Blick auf linkes Ufer Hochwasserschutzmauer unterhalb Brücke Wasserstraße nach Fertigstellung

Mauer mit blauem Metallgitter darauf vor einem Fluss
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Mobiler Verschluss Bereich Betriebsbrücke Nickelhütte Aue einschließlich Aufbewahrungsbox mobiler Elemente

Blick auf eine mittlere Mauer, die an ein Haus grenzt
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Bauschild

großes Bauschild
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Erinnerungstafel

eine kleine goldene Metalltafel mit EU-Logo, angebracht auf einer Mauer


Gewässer

Schwarzwasser

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT  Neidhardtsthal

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2022  bis 2023

Baufirma

-

Förderzeitraum 2007-2013

FV-Ident-Nr.: 101508030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014-2020

FV-Ident-Nr.: 103513052
Planung ab Leistungsphase 5 und Bau



Zusammenfassung des Vorhabens

Das Hochwasserschutzkonzept »Mulden und Weiße Elster im Regierungsbezirk Chemnitz, Los 10« sieht für den Bereich des Schwarzwassers unterhalb des Stadtgebietes von Schwarzenberg im Wesentlichen den Schutz der Hammerbrücke vor Schwemmholz und eine Sicherung des Freibords an der Kläranlage vor.

Im Rahmen des Vorhabens wurde linksseitig am Schwarzwasser in Schwarzenberg der Neubau einer Hochwasserschutzwand im Bereich der Kläranlage, der Stadtwerke und weiteren Gewerbes zum Schutz des Gewerbegebietes vor einem statistisch einmal in 100 Jahren auftretenden Hochwasserereignis (HQ100) beplant. Das entspricht einem Abflusswert von 241 m³/s. Die Hochwasserschutzlinie sollte bei Fluss-Kilometer 8+990 beginnen, sich über mehrere Bauwerke erstrecken und bei Fluss-Kilometer 9+550 enden. Die geplante Hochwasserschutzlinie besteht aus Hochwasserschutzwänden und der Sicherung der vorhandenen Böschungen. Weiterhin sollte die Regulierung des anstehenden Geländes mit einer Kronenbreite von rund 1 Meter erfolgen. Die Geländeregulierungen wurden an das bestehende Gelände angeschlossen und mittels Oberboden angedeckt. Die wasserseitige Böschungssicherung erfolgte mit einem Steinsatz, der vom wasserseitigen Fuß der Geländeregulierungen bis 50 Zentimeter unterhalb der Geländeoberkante ausgeführt wurde. Durch die Fugenfüllung mit wurzelfähigem Material wurde der Steinsatz teilweise begrünt.

Der Neubau der Hochwasserschutzwand  erfolgte als Betonwand aus langsam erhärtendem Beton. Auf die Spundwände, welche als Gründung fungieren, wurde ein Kopfbalken betoniert, auf den dann die Hochwasserschutzwand aufgesetzt wurde. Die Dicke der Wand beträgt 30 Zentimeter. Die Höhe variiert zwischen 40 und 125 Zentimeter, da sie an das anstehende Gelände angepasst wurde. Zur Unterhaltung der Hochwasserschutzwand wurde ein Betriebsweg aus Betonpflaster errichtet.

Kosten

Die Gesamtkosten des Projektes am Schwarzwasser in Schwarzenberg von Flusskilometer 8+990 bis 9+550 belaufen sich auf rund 1,2 Millionen Euro. Rund 0,9 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon wurden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.



Bilder

/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Zustand vor Beginn des Vorhabens

Blick über Fluss ans andere Ufer mit Häusern
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Zustand vor Beginn des Vorhabens

Fluss mit grünem Ufer
/
(© Landestalsperrenverwaltung Sachsen / Stephan Gebauer)

Zustand vor Beginn des Vorhabens

Fluss mit gemauertem Ufer
/
(© Landestalsperrenverwaltung Sachsen)

Hindernisse im Baubereich

Holzverschlag
/
(© Landestalsperrenverwaltung Sachsen)

Spundwandfundament

Baustelle
/
(© Landestalsperrenverwaltung Sachsen)

Betonstahl für Kopfbalken

Stahlgitter
/
(© Landestalsperrenverwaltung Sachsen)

Kopfbalken Unterseite betoniert

Baustelle
/
(© Landestalsperrenverwaltung Sachsen)

Kopfbalken betoniert

Baustelle mit Arbeiter
/
(© Landestalsperrenverwaltung Sachsen)

Zustand während der Baumaßnahme

Baustelle
/
(© Landestalsperrenverwaltung Sachsen)

Zustand während der Baumaßnahme Anfüllung von Bodenmaterial

Baustelle
/
(© Landestalsperrenverwaltung Sachsen)

Kopfbalken fertig

Hochwasserschutzwand schaut ein Stück aus der Erde
/
(© Landestalsperrenverwaltung Sachsen)

Kopfbalken fertig Längsansicht

Kopfbalken fertig Längsansicht
/
(© Landestalsperrenverwaltung Sachsen)

Zustand nach Ende der Baumaßnahme

Blick auf Büsche mit Wiese und frischer Erde
/
(© Landestalsperrenverwaltung Sachsen)

Bautafel

Bauschild
/
(© Landestalsperrenverwaltung Sachsen)

fertige Baumaßnahme

Blick auf alte Scheune, davor ein Weg mit Fluss
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

fertiger Hochwasserschutz Schwarzenberg

fertige Mauer, die ein kleines Stück aus dem Boden ragt
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Hochwasserschutz fertig 2

Fertige Mauer von der Böschungsseite aus
/
(© Landestalsperrenverwaltung Sachsen)

Fertige Baumaßnahme - Ansicht vom Land aus

Böschung an Weg dahinter Scheune
/
(© Landestalsperrenverwaltung Sachsen)

Erinnerungstafel EFRE

Blick auf Mauer mit Schild
/
(© Landestalsperrenverwaltung Sachsen)

Erinnerungstafel EFRE 2

Blick auf Stück Mauer mit kleinem Schild

Gewässer Elbe

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum

2005 bis 2023

Bauzeit

2016 bis 2018

Baufirma

Swietelsky Baugesellschaft mbH

Förderzeitraum
2007 - 2013

FV-Ident-Nr. 100638/100638030
Planung von Leistungsphase 1 bis 6

Förderzeitraum
2014-2020

FV-Ident-Nr.: 102950052
Planung ab Leistungsphase 7 und Bau



Ziel des Vorhabens

Mit der Maßnahme TR 10 wird der Hochwasserschutz für den hochwassergefährdeten Bereich des Ortsteils Buschbad sichergestellt.

Zusammenfassung des Vorhabens

Im Hochwasserschutzkonzept Triebisch wurden verschiedene Maßnahmen zur künftigen Verbesserung des Hochwasserschutzes vorgeschlagen. Dazu gehörten auch der Bau von Hochwasserschutzwänden und eine Gewässeraufweitung der Triebisch im Bereich der Buschmühle.

Die Brücke am Buswendeplatz wurde abgerissen, da diese bei Hochwasser den Abfluss der Triebisch behinderte und oberhalb zum Aufstau führte.

Im Bereich des linksseitigen Gewässerrandstreifens wurde eine ca. 430 Meter lange Hochwasserschutzwand errichtet. Sie quert den Mühlgraben der Buschmühle. Bei einem Hochwasser wird die Querung verschlossen.

Rechtsseitig wurde das Gewässer auf einer Länge von ca. 215 Metern aufgeweitet.

Insgesamt gewährleistet das Vorhaben den schadlosen Abfluss einer statistisch einmal in 100 Jahren auftretenden Abflussmenge (HQ100) in der Ortslage Meißen entlang der Triebisch und trägt damit zum Schutz der rechts- und linksseitigen Wohnbebauung und Unternehmen vor Überflutung bei.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 3,3 Millionen Euro. 2,3 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Uwe Heinrich)

Bauschild

Informationstafel zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Foto & Co., Peter Schubert)

Luftbild von Buschbad

Luftbild der Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Uwe Heinrich)

Abschnitt der Hochwasserschutzwand entlang des Geländes der Firma CNC

Gebäude mit Mauer an Uferböschung eines Flusses
/
(© Landestalsperrenverwaltung Sachsen / Uwe Heinrich)

Abschnitt der Hochwasserschutzwand nach Abschluss der Arbeiten

Blick auf einen Fluss an dessen linkem Ufer Natursteine und Wiese zu sehen ist und entlang des rechten Ufers eine Mauer, hinter der sich Häuser befinden
/
(© Landestalsperrenverwaltung Sachsen / Uwe Heinrich)

Erinnerungstafel

in Boden eingelassene niedrige Mauer mit Plakette mit Informationen zur EU-Förderung

Gewässer

Vereinigte Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha

Vorhabenszeitraum

2007 bis 2023

Bauzeit

2015 bis 2019

Baufirma

Krause & Co. Hoch-, Tief- und Anlagenbau GmbH
Matthäi Bauunternehmen
Gunter Hüttner & Co. GmbH Bauunternehmung
Dahlener Bau GmbH

Förderzeitraum 2000 - 2006

FV-Ident-Nr.: 10031
Planung bis Leistungsphase 3/4

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101738030/101739030/101216030
Planung ab Leistungsphase 4 und Bau

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 102832052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme M 33 wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Grimma sichergestellt.

Zusammenfassung des Vorhabens

Das Projektziel ist der Schutz der Stadt Grimma vor einem - statistisch betrachtet - einmal in 100 Jahren auftretenden Hochwasserereignis (HQ100). Mit der Maßnahme soll die Innenstadt Grimmas mit ihrer dichten Wohn- und Geschäftsbebauung vor Hochwassereinwirkungen verbessert geschützt werden. Inhalt der Maßnahme ist die Herstellung eines Hochwasserschutzsystems.

Die Maßnahme M 33 ist ein Ausführungsprojekt und umfasst die Ausführungsplanung sowie die Realisierung der Hochwasserschutzanlage.



Die Bestandteile der Hochwasserschutzanlage besitzen folgende technische Daten:

oberirdische Hochwasserschutzwand

  • Länge: 2.025m
  • Höhe: bis zu 4,50 Meter; im Schnitt 3,50 Meter
  • Ertüchtigung der Außenwände von vier Gebäuden für Hochwasserschutzfunktion
  • Insgesamt 78 Öffnungen mit einer lichten Breite von bis zu 9,50 Metern

unterirdische Dichtwand

  • Länge: 2.059 Meter
  • Länge der Bohrpfähle: bis zu 17 Meter; im Schnitt 12 Meter
  • Leitungsquerungen von Ver-/Entsorgungsanlagen



Folgende Maßnahmen wurden geplant und umgesetzt:

  • DW 3 - Herstellung einer Dichtwand von der Klosterkirche bis zur Etuifabrik (nach einer archäologischen Grabung)
  • GS 2.1 - Errichtung einer Hochwasserschutzwand von der Roggenmühle bis zum Bootshaus
  • GS 4.1-1 - als Pergola gestaltete und mittels 5 Stemmtoren aufgelöste Hochwasserschutzwand zwischen Klosterkirche und Gymnasium
  • GS 4.1-2 - Errichtung einer Hochwasserschutzwand vom Gymnasium bis zur Etuifabrik einschließlich eines Hochwasserschutztors, 4 Hochwasserschutztüren und 14 Fenstern
  • GS 6 und 7 - Ertüchtigung der muldenseitigen Außenwände der Klosterkirche und des Gymnasiums als Hochwasserschutzwände
  • HWS 1 - Errichtung einer Hochwasserschutzwand am Volkshausplatz einschließlich dreier Hochwasserschutztore
  • Umsetzung einer Ausgleichsmaßnahme in Form einer Ergänzung einer Baumreihe am Tempelberg



Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 57,0 Millionen Euro. Rund 10,1 Millionen Euro entfallen dabei auf die Maßnahme M 33 im Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

Etuifabrik DW3

Blick auf ein langes gelbes Haus mit roten Rahmen um die Fenster
/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

Bauschild DW3

Informationsschild zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

GS 2.1 - Errichtung einer Hochwasserschutzwand von der Roggenmühle bis zum Bootshaus – fertiggestellt

Asphaltierte Straße entlang eines gelben Backsteinhauses, links davon eine Mauer mit Geländer darauf
/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

GS 4.1-1 - Pergola zwischen Klosterkirche und Gymnasium während des Baus

Baustelle mit Baufahrzeugen und bereits gebauten dunkelgrauen Pfeilern für eine Pergola
/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

GS 4.1-1 - fertiggestellte Pergola zwischen Klosterkirche und Gymnasium

Pergola vor einer Schule
/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

GS 4.1-1 - Dammbalkenlager an der fertiggestellten Pergola zwischen Klosterkirche und Gymnasium

graue Gehwegplatten mit Regenablauf und Balken und eine Kiste aus Metall unter einem dunkelgrauen Tor
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

GS 4.1-2 - Errichtung einer Hochwasserschutzwand vom Gymnasium bis zur Etuifabrik – während Bau

freigelegtes gelbes Haus, ringsherum Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

Landestalsperrenverwaltung Sachsen / Fotograf: Suedraumfoto

großes dunkles Metalltor als Element einer Betonwand
/
(© Landestalsperrenverwaltung Sachsen / Thomas Zechendorf)

Bauschild Abschnitt GS 4.1.2 und 4.1.3

Informationsschild zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

GS 6 und 7 - Ertüchtigung der muldenseitigen Außenwände der Klosterkirche und des Gymnasiums – vor Bauausführung

Bick auf einen Schotterweg der in einen asphaltierten Weg über geht entlang eines alten Gebäudes, im Hintergrund Wald
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

Ertüchtigung der muldenseitigen Außenwände der Klosterkirche – nach Fertigstellung

weiße Hauswand
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

Ertüchtigung der muldenseitigen Außenwände des Gymnasiums – nach Fertigstellung

offen stehende Doppeltür eines alten Schulgebäudes
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Südraumfoto, Jens von Graevemeyer)

HWS 1 - Errichtung einer Hochwasserschutzwand am Volkshausplatz– vor der Bauausführung

Ein Fluss mit Schotterböschung, im Hintergrund eine Brücke
/
(© Landestalsperrenverwaltung Sachsen / Annekatrin Sporbert)

HWS 1 - Errichtung einer Hochwasserschutzwand am Volkshausplatz – nach Fertigstellung

eine begrünte Böschung mit gröberen Steinen am Flussufer und einem vergitterten Auslass, eine Treppe am Ufer und im Hintergrund eine Betonmauer vor einem Parkplatz mit Autos
/
(© Landestalsperrenverwaltung Sachsen /Annekatrin Sporbert)

EFRE-Erinnerungstafeln

ein Mast mit drei kleinen Schildern untereinander
/
(© Landestalsperrenverwaltung Sachsen / Annekatrin Sporbert)

Hochwasserschutz Grimma Schloss: Erinnerungstafel mit Hochwassermarken

eine in Sandstein eingefasste silberne Karte eines Flusses und angerissener Stadt mit Jahreszahl-Markierungen

Gewässer

Vereinigte Weißeritz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Oberes Elbtal
Am Viertelacker 14
01259 Dresden

Vorhabenszeitraum

2004 bis 2030

Bauzeit

2024 bis 2025 (geplant)

Förderzeitraum 2021-2027

FV-Ident-Nr.: 350/20231
Planung ab Leistungsphase 5 und Bau

Ziel des Bauvorhabens

Schadlose Abführung eines Bemessungshochwasserzuflusses (BHQ) von 211 m³/s (entspricht den ursprünglichen Vorgaben eines HQ200) in diesem Abschnitt der Vereinigten Weißeritz und damit Verbesserung des Hochwasserschutzes für die Stadt Freital.

Zusammenfassung des Vorhabens

Die bestehenden Ufermauern sollen ertüchtigt, teilweise erhöht bzw. neu errichtet werden. Auf einer Länge von insgesamt ca. 440 m soll für die Hochwasserschutzlinie an der Vereinigten Weißeritz eine Instandsetzung und teilweiser Neubau erfolgen. Ebenso ist eine dauerhafte Gewässerzufahrt geplant. Im Rahmen der Baumaßnahme soll weiterhin eine Entfernung von Neophyten aus dem Uferbereich erfolgen. Danach ist die Anpflanzung von standorttypischen Gehölzen geplant. Zusätzlich wird am Mühlgrabeneinlauf zur Papierfabrik ein neues Hochwasserschütz errichtet.

Kosten

Die Gesamtkosten des Projektes von ca. 4,1 Millionen Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Thomas Rothe)

zu erhöhendes Mauerwerk mit Ausbrüchen

Blick auf Fluss mit Uferböschung, die bedeckt ist von Schnee
/
(© Landestalsperrenverwaltung Sachsen / Thomas Rothe)

Hochwasser 2013 an der Vereinigten Weißeritz

Bild von einem Hochwasser

Gewässer Würschnitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2006 bis 2023

Bauzeit 2019 bis 2021

Baufirma

Krause & Co. Hoch-, Tief- & Anlagenbau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 100710030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 100710052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme M2 wird der Hochwasserschutz für den hochwassergefährdeten Bereich im Ortsteil Harthau der Stadt Chemnitz rechts der Würschnitz an der B95 sichergestellt.

Zusammenfassung des Vorhabens

Die Würschnitz gehört zum Flussgebiet der Elbe. Das Gewässer entspringt als Beuthenbach an der Grenze der Gemarkung Grüna und Beutha im Mittleren Erzgebirgskreis. Ab Neuwürschnitz heißt das Gewässer Würschnitz. Im Bereich des Chemnitzer Stadtteils Harthau durchquert die Würschnitz ein schmales Sohlental des Erzgebirgsrandes und bildet dann zusammen mit der Zwönitz das Gewässer Chemnitz. Strukturmäßig muss die Würschnitz als ein stark anthropogen überprägtes Gewässer entlang der Straßendörfer bezeichnet werden. Das bezieht sich nicht nur auf das Gewässer selbst, sondern  auch auf das Gewässervorland und das gesamte Einzugsgebiet. Das Gewässer ist über weite Strecken begradigt und im Querprofil von der Sohle bis zur Böschungsoberkante befestigt und ausgebaut. In den Ortsteilen Harthau und Klaffenbach reicht die Bebauung überwiegend bis unmittelbar an das Gewässer heran.

Nicht nur bei dem extremen Naturereignis im August 2002 kam es zu massiven Überschwemmungen, sondern auch beim Hochwasserereignis 2010 im Flussgebiet der Würschnitz und Zwönitz hat sich gezeigt, dass die Fließgewässer den extremen Naturereignissen nicht mehr gewachsen sind. Diese Minderleistungsfähigkeit führt zu einem erheblichen Gefährdungspotential.

Das Hochwasserschutzkonzept 27 „Mulden und Weiße Elster im Regierungsbezirk Chemnitz, Los 3, Chemnitz mit Würschnitz und Zwönitz“ ist Grundlage für die vorliegende Planung. Die Lage des beplanten Gebietes erstreckt sich über einen rund 350 m langen Bereich entlang des rechten Ufers der Würschnitz direkt an der B95 (Annaberger Straße in Harthau), beginnend bei Fluss-Kilometer 1+555 im Bereich Einmündung „Alte Harth“ bis zu Fluss-Kilometer 1+896 an der Brücke Klaffenbacher Straße.

Im Verbund mit der Retentionswirkung des Hochwasserrückhaltebeckens Neuwürschnitz soll die Ortslage Harthau vor einem Hochwasser geschützt werden, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25). Entsprechend des Niederschlags-Abfluss-Models entspricht dies einer Wassermenge von 71,98 Kubikmeter pro Sekunde am Pegel Harthau, die im Hochwasserfall in der Würschnitz abfließt.

Folgende Hochwasserschutzmaßnahmen sind geplant:

Maßnahme

hauptsächliche Bauleistung

M 2.01 r Neubau Hochwasserschutzwand als Winkelstützwand, Flst. 189/2,
Fluss-Kilometer 1+551,93 bis 1+560,00

M 2.02 r

Neubau Hochwasserschutzwand als Winkelstützwand, Flst. 189/2, 188/1
Fluss-Kilometer 1+560,00 bis 1+575,74

M 2.03 r

Neubau Böschungsbefestigung als Steinsatz, Flst. 186/1, 187/1, 187/2, 187/b, 188/1, Fluss-Kilometer 1+575,74 bis 1+630,55

M 2.04 r

Neubau Deich mit Deichinnendichtung, Flst. 165/1, 186/1,
Fluss-Kilometer 1+630,55 bis 1+675,00

M 2.06 r

Neubau Hochwasserschutzwand als Stützwand auf Pfahlbock, Flst. 162/1, 163/1, 164
Fluss-Kilometer 1+675,00 bis 1+726,85

M 2.07 r

Neubau Hochwasserschutzwand als Stützwand auf Pfahlbock, Flst.301/1,
Fluss-Kilometer 1+726,85 bis 1+826,10

M 2.09 r

Neubau Hochwasserschutzwand als Stützwand auf Pfahlbock, Flst. 301/1,
Fluss-Kilometer 1+826,10 bis 1+830,66

M 2.10 r

Neubau Hochwasserschutzwand als Stützwand auf Pfahlbock, Flst. 301/1,
Fluss-Kilometer 1+830,66 bis 1+846,35
als Lückenschluss zur Brücke Bw7 – Klaffenbacher Straße

Die Bezeichnung „r“ bedeutet rechtsufrig der Würschnitz.

Fertigstellung

Die HWS-Maßnahme wurde mit dem Lückenschluss M2.10r an die Brücke Klaffenbacher Straße im Juni 2021 fertig gestellt.

Kosten

Die Gesamtkosten des Projektes belaufen auf rund 4,3 Millionen Euro. Rund 3,4 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Frank Piermeier)

Rechtes Ufer der Würschnitz (links im Bild) vor der Baumaßnahme

Fluss durch eine Stadt
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Rechtes Ufer der Würschnitz M2.03R bis M2.09R vor der Baumaßnahme

Blick auf Fluss mit angrenzenden Häusern, die schneebedeckt sind
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Bauschild

Informationstafel zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Neubau Böschung M2 .04R (links im Bild)

Blick auf Fluss mit neugebauter Böschung
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Neubau HWS-Wand und Böschung im Bereich der Maßnahmen M2.01R – M 2.03R

Blick auf die neue Böschung
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Neubau HWS-Wand Bereich der Maßnahme M2.09R bis M2.06R

Blick ins Flussbett mit neuer Hochwasserschutzwand
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

EFRE-Erinnerungstafel Würschnitz M2

Bild von einem EFRE-Schild an einem Zaun

Gewässer Würschnitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2020 bis 2023

Baufirma M3.10l bis M3.110l

Bauunternehmung Hartmann GmbH

Baufirma M3.60l und M3.70l Krause & Co. Hoch-, Tief- & Anlagenbau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101622030
Planung Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 103307052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme M3 wird der Hochwasserschutz für den hochwassergefährdeten Bereich im Ortsteil Harthau der Stadt Chemnitz linksufrig und teilweise rechtsufrig der Würschnitz von der Straßenbrücke Klaffenbacher Straße bis zum westlichen Abschluss des Spinnereiweges sichergestellt.

Zusammenfassung des Vorhabens

Die Würschnitz gehört zum Flussgebiet der Elbe. Das Gewässer entspringt als Beuthenbach an der Grenze der Gemarkung Grüna und Beutha im Mittleren Erzgebirgskreis. Ab Neuwürschnitz heißt das Gewässer Würschnitz. Im Bereich des Chemnitzer Stadtteils Harthau durchquert die Würschnitz ein schmales Sohlental des Erzgebirgsrandes und bildet dann zusammen mit der Zwönitz das Gewässer Chemnitz. Strukturmäßig muss die Würschnitz als ein stark anthropogen überprägtes Gewässer entlang der Straßendörfer bezeichnet werden. Das bezieht sich nicht nur auf das Gewässer selbst, sondern auch auf das Gewässervorland und das gesamte Einzugsgebiet. Das Gewässer ist über weite Strecken begradigt und im Querprofil von der Sohle bis zur Böschungsoberkante befestigt und ausgebaut. In den Ortsteilen Harthau und Klaffenbach reicht die Bebauung überwiegend bis unmittelbar an das Gewässer heran.

Nicht nur bei dem extremen Naturereignis im August 2002 kam es zu massiven Überschwemmungen, sondern auch beim Hochwasserereignis 2010 im Flussgebiet der Würschnitz und Zwönitz hat sich gezeigt, dass die Fließgewässer den extremen Naturereignissen nicht mehr gewachsen sind. Diese Minderleistungsfähigkeit führt zu einem erheblichen Gefährdungspotential.

Das Hochwasserschutzkonzept (HWSK) 27 „Mulden und Weiße Elster im Regierungsbezirk Chemnitz, Los 3, Chemnitz mit Würschnitz und Zwönitz“ ist Grundlage für die vorliegende Planung. Die Lage des beplanten Gebietes erstreckt sich über einen rund 790 Meter langen Bereich entlang der Würschnitz, beginnend bei Fluss-Kilometer 1+896 im Bereich des Seniorenheims an der Brücke Klaffenbacher Straße bis zu Fluss-Kilometer 2+650 an der Verlängerung des Spinnereiweges.

Im Verbund mit der Retentionswirkung des Hochwasserrückhaltebeckens Neuwürschnitz soll die Ortslage Harthau vor einem Hochwasser geschützt werden, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25). Entsprechend des Niederschlags-Abfluss-Modells entspricht dies einer Wassermenge von 71,98 Kubikmeter pro Sekunde am Pegel Harthau, die im Hochwasserfall in der Würschnitz abfließt.

Folgende Hochwasserschutzmaßnahmen sind geplant:

Maßnahmenummer Fluss-Kilometer Bautechnische Lösung
M3.10L

1+896 - 2+000

Gewässerzufahrt
Ausbau der vorhandenen Ufermauer zur Hochwasserschutzwand
Abbruch Ufermauer, Neubau Hochwasserschutzwand

M3.40L

2+165 – 2+223

Erhöhung der bestehenden Ufermauer zur Hochwasserschutzwand

M3.50L

2+239 – 2+251

Abbruch Ufermauer, Neubau Hochwasserschutzwand

M3.60L

2+360 – 2+447

Gewässerzufahrt
Ausbau der vorhandenen Ufermauer zur Hochwasserschutzmauer
Abbruch Ufermauer, Neubau Hochwasserschutzmauer

M3.70L

2+450 – 2+650

Gewässerzufahrt
Abbruch und Neubau Hochwasserschutzwand

M3.100R

2+181 – 2+227

Erhöhung der bestehenden  Ufermauer zur Hochwasserschutzwand

M3.110R

2+235 – 2+296

Abbruch Ufermauer und Neubau Hochwasserschutzwand

Die Bezeichnung „L“ bedeutet linksufrig der Würschnitz und „R“ rechtsufrig der Würschnitz.

Im Planungsbereich der Maßnahme M3 befinden sich 3 Brückenbauwerke (Bw):

  • Bw 4: Fußgängerbrücke „Friedrichstraße“, Fluss-Kilometer 2+446
  • Bw5: Eisenbahnbrücke, Fluss-Kilometer 2+276
  • Bw6: Straßenbrücke „Hedwigstraße“, Fluss-Kilometer 2+228

Für das Bw4 konnte im Zuge der 2D-Wasserspiegellagenberechnung bei einem HQ25PLAN ein Freibord von 45 cm nachgewiesen werden. Somit machen sich keine Veränderungen am Bauwerk erforderlich.

Für die Eisenbahnbrücke Bw5 wurde bei HQ25PLAN ein Freibord von 4 cm ermittelt. Es erfolgen keine Veränderungen, da eine Freiborderhöhung technisch sehr komplex und wirtschaftlich nicht vertretbar wäre.

Das Bw6 ist aufgrund seiner niedrigen Brückenunterkante im Bestand nicht ausreichend leistungsfähig und wird bei einem HQ25IST mindestens 23 cm eingestaut. Durch die Genehmigungsbehörde wurde festgestellt, dass der Ersatzneubau des Bw6 keine notwendige Folge der Hochwasserschutzmaßnahme ist, da nachgewiesen werden konnte, dass der unwesentlich höhere Einstau bei einem HQ25PLAN durch die links- und rechtsseitigen Mauern kompensiert wird. Somit wird das Brückenbauwerk in Baulastträgerschaft der Stadt Chemnitz abgebrochen und neu errichtet.

Bauzeit und Fertigstellung

Die Baumaßnahmen zu den Maßnahmenbereichen M3.40L, M3.50L, M3.100R und M3.110R (VGE 3.1) haben 2020 begonnen und wurden in 2022 abgeschlossen.

Die Baumaßnahmen zu den Maßnahmenbereichen M3.60L und M3.70 (VGE 3.2) haben ebenfalls 2020 begonnen und wurden Ende Mai 2022 fertig gestellt.

Die Maßnahme M3.10L (VGE 3.3) wurde 2021 begonnen und wurde 2023 fertig gestellt.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 6,8 Millionen Euro. Rund 6,1 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.



Bilder

/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahme M3.70L gegen Fließrichtung

Fluss mit bewachsenem Flussufer, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Fußgängerbrücke Bw4 an der Friedrichstraße

braune Holzbrücke über einen Fluss, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.60L

Blick auf vier Häuser, davor ein Fluss
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.100R uh Brücke Hedwigstraße

Maschendrahtzaun, dahinter Fluss mit Ufermauer, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.40L uh Brücke Hedwigstraße

rechts ein Fluss, links davon Ufermauer und angrenzende Grundstücke
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.50L oh Brücke Hedwigstraße

Blick von einer Brücke über einen Fluss auf eine blaue andere Brücke, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.110R oh Brücke Hedwigstraße

Blick auf Häuser am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M 3.10L

Im Vordergrund ein Fluss, am gegenüberliegenden Ufer stehen Häuser
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Bautafel

EFRE Bauschild
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Neubau HWS-Wand M3.70L

Blick auf Fluss mit Mauern rechts und links
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Neubau HWS-Wand M3.60L

Blick auf Fluss mit Mauer links
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Gewässerzufahrt M3.60L

Blick auf die neue Gewässerzufahrt
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.40L

Fluss mit Mauer links und Einfamilienhaus dahinter
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.100R

Blick auf Fluss mit Mauer rechts und Mehrfamilienhaus dahinter
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.110R

Blick von einer Brücke auf die nächste blaue Brücke über einen Fluss
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.50L

Blick von Brücke auf Fluss mit Mauer
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

Maßnahmenbereich M3.10L

Blick von Brücke auf Fluss mit Bäumen im Hintergrund und einer Mauer rechts, dahinter ein Haus
/
(© Landestalsperrenverwaltung Sachsen / Ronny Groth)

EFRE-Erinnerungstafel

Schild zum EFRE-Projekt an einem grünen Zaun

Gewässer

Würschnitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Am Roten Turm 1
09496 Marienberg

Vorhabenszeitraum

2009 bis 2033

Bauzeit

2025 bis 2028 (geplant)

Förderzeitraum 2021-2027

FV-Ident-Nr.:
Planung ab Leistungsphase 5 und Bau

Ziel des Bauvorhabens

Mit der geplanten Maßnahme M4 soll der Hochwasserschutz für den hochwassergefährdeten Bereich im Ortsteil Klaffenbach der Stadt Chemnitz hauptsächlich linksufrig der Würschnitz vom Einkaufsmarkt »Birkencenter« an der Würschnitztalstraße bis zur Zufahrt am Wasserschloss Klaffenbach gewährleistet werden.

Zusammenfassung des Vorhabens

Das Hochwasserschutzkonzept 27 Los 3 beschreibt in Chemnitz in der Ortslage Klaffenbach bereits ab einem HQ10 beginnende Ausuferungen der Würschnitz. Im Maßnahmenbereich M4 kommt es dabei zu weiträumigen Überschwemmungen vor allem linksseitig der Würschnitz, von denen Wohn- und Industriebebauungen betroffen sind. So sind Überflutungen an der Würschnitztalstraße zu verzeichnen, die sich an der Brücke Klaffenbacher Hauptstraße weit bis in die Chemnitzer Straße erstrecken. Hier stellt das Industriegebiet Baufeld Mineralöl GmbH an der Chemnitzer Straße einen besonderen Schwerpunkt dar.

Für die Gewährleistung des Schutzzieles HQ25 ist die Errichtung der linienförmigen HWS-Anlagen innerhalb der Ortslage Klaffenbach zwingend erforderlich.

Im Hochwasserfall der Würschnitz kommt es durch die unverbaute Mündung des Hutholzbaches in die Würschnitz zu einem Rückstau in den HHB. Infolge dieses Rückstaus tritt Wasser im Bereich der Straßenkreuzung Chemnitzer Straße und Würschnitztalstraße aus. Die Konsequenz sind großflächige Überschwemmungen im Bereich dieser Straßenkreuzung. Deshalb ist der rückstausichere Ausbau des HHB in Kombination mit dem Gewässerausbau zur Erhöhung der hydraulischen Leistungsfähigkeit innerhalb des Siedlungsgebietes der Ortslage Klaffenbach unvermeidbar.

Kosten

Die Gesamtkosten des Projektes von ca. 7,9 Mio. Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Bernhard Seckendorf)

Bereich unterstrom der Zufahrt zum Parkplatz Wasserschloss Klaffenbach

Blick auf einen Fluss über den eine steinerne Brücke führt
/
(© Landestalsperrenverwaltung Sachsen / Bernhard Seckendorf)

Wohnbebauung an der Würschnitz in Chemnitz-Klaffenbach

Wohnbebauung an der Würschnitz in Chemnitz-Klaffenbach
/
(© Landestalsperrenverwaltung Sachsen / Bernhard Seckendorf)

Querung Umfluter HHB in Richtung Würschnitz an der Würschnitztalstraße im Bereich Einkaufsmarkt »Birkencenter«

Blick in ein schmales Flussbett ohne Wasser

Gewässer

Zschopau

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2014 bis 2021

Bauzeit

2014 bis 2016

Baufirma

Krause & Co. Hoch-, Tief- & Anlagenbau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 100718/100718030
Planung von Leistungsphase 1 bis 8 (Vertragsanpassung während Leistungsphase 8, Fortführung im Förderzeitraum 2014 - 2020)

Förderzeitraum 2014 -2020

FV-Ident-Nr.: 102701052
Planung Leistungsphase 8 und Bau



Ziel des Bauvorhabens

Mit diesem Vorhaben wurde der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Frankenberg rechts der Zschopau anteilig sichergestellt.

Zusammenfassung des Vorhabens

Während des extremen Hochwasserereignisses im August 2002 betrug die Abflussmenge in Frankenberg bis zu 1.250 Kubikmeter pro Sekunde und es entstanden Schäden im Wert von rund 37 Millionen Euro. Das nach dem Hochwasser 2002 aufgestellte Hochwasserschutzkonzept Nr. 23 für die Zschopau sieht für die Stadt Frankenberg im Wesentlichen den Neubau von Deichen und Hochwasserschutzwänden vor. Durch diese Maßnahmen soll der Schutz von Gewerbe- und Industriestandorten sowie Wohngebieten vor einem Hochwasserereignis, welches statistisch einmal in 100 Jahren auftreten kann und einem Abfluss von 873 Kubikmeter pro Sekunde entspricht, sichergestellt werden.

Im Rahmen dieses durch den Europäischen Fond für regionale Entwicklung (EFRE) im Förderzeitraum von 2014 bis 2020 geförderten Vorhabens wurden die folgenden Maßnahmen umgesetzt:

  • M 40_1: Hochwasserschutzdeich auf dem Trenndamm zwischen Zschopau und Mühlgraben (homogener Deich mit Bodenaustausch in der Aufstandsfläche)
  • M 50: Hochwasserschutzmauer im Bereich Envia-Wehr (Stahlbetonwand auf Bohrpfahlwand mit Stahlbeton-Kopfbalken auf aufgelösten Bohrpfählen)
  • M 56: Einlaufbauwerk Mühlgraben (Teilumbau des vorhandenen Einlaufbauwerks)
  • M 57: Hochwasserschutzwand im Bereich Auenweg (Stahlbetonwand auf Bohrpfahlwand mit Stahlbeton-Kopfbalken auf aufgelösten Bohrpfählen)
  • M 58: Hochwasserschutzwand im Bereich der Fußgängerbrücke (Spundwand als Hochwasserschutzmauer mit mineralischer Anschüttung, keine Einbindung in dichtenden Untergrund)

Die Maßnahmen befinden sich rechts der Zschopau von Fluss-Kilometer 42+161 bis 43+125 und besitzen eine hohe Priorität. Die Maßnahme M40_1 bildet zusammen mit der im vorherigen EFRE-Förderzeitraum (FV-Ident-Nr. 100718030) umgesetzten Maßnahme M40_2 den Bauabschnitt „Baulos Nord 2“. Die Maßnahmen M50, M56, M57 und M58 bilden den Bauabschnitt „Baulos Süd 2“.

In den folgenden Abschnitten werden die Bauabschnitte mit den im aktuellen Förderzeitraum umgesetzten Maßnahmen beschrieben.

Baulos Nord 2 / Maßnahme M 40_1

Länge

460 Meter

Höhe über dem Gelände

durchschnittlich 2,5 Meter, max. 3,6 Meter

Bauzeit

Oktober 2014 bis Sommer 2016

Der Abschnitt befindet sich auf dem breiteren Abschnitt des Trenndamms. Hier wurde der Neubau eines homogenen Hochwasserschutzdeiches einschließlich des Bodenaustausches in der Deichaufstandsfläche umgesetzt. Die Maßnahmen wurden in enger Abstimmung mit der Stadt Frankenberg gemäß den im Planfeststellungsbeschluss berücksichtigten Belangen ausgeführt.

Der Deichverteidigungsweg kann als Radweg benutzt werden.

Für den Bau des Deiches wurden umfangreiche Erdarbeiten erbracht und der Schornstein der ehemals existierenden Fabrik nach Umsetzung der darauf befindlichen Telekommunikationsanlagen zurückgebaut.

Baulos Süd 2

Maßnahme M 50

Länge

150 Meter

Höhe über dem Gelände

luftseitig über 1 bis max. 1,7 Meter, wasserseitig im Mittel 4,8 Meter

Bauzeit

Anfang 2015 bis November 2016

Bei der Maßnahme M 50 am rechten Ufer der Zschopau handelt es sich um eine Hochwasserschutzwand im Bereich des enviaTherm-Wehres. Sie besteht aus einer Stahlbetonwand und wurde auf einer Bohrpfahlwand mit Stahlbeton-Kopfbalken gegründet. Die Bohrpfahlwand wurde in aufgelöster Bauweise hergestellt. Dies bedeutet, dass die Wand im Untergrund für das Grundwasser durchlässig ist.

Maßnahme M 56

Bei der Maßnahme M 56 am rechten Ufer der Zschopau handelt es sich um einen Teilumbau des bestehenden Einlaufbauwerkes zum Mühlgraben. Zur Erhöhung des Hochwasserschutzniveaus wurden von Anfang 2015 bis November 2016 im Wesentlichen Stahlbauleistungen an der fünffeldrigen Schützanlage ausgeführt.

Maßnahme M 57

Länge 170 Meter
Höhe über dem Gelände

luftseitig über 0 bis max. 1,0 Meter, wasserseitig im Mittel 2,5 Meter

Bauzeit Anfang 2015 bis November 2016

Bei der Maßnahme M 57 am rechten Ufer der Zschopau handelt es sich um die Hochwasserschutzwand am Auenweg. Sie besteht aus einer aufgesetzten Stahlbetonwand, welche auf Bohrpfählen mit Stahlbeton-Kopfbalken gegründet wurde. Die Bohrpfahlwand wurde in aufgelöster Bauweise hergestellt. Dies bedeutet, dass die Wand im Untergrund für Grundwasser durchlässig ist.

Maßnahme M 58

Länge

160 Meter

Höhe über dem Gelände

luftseitig über 1 bis max. 1,3 Meter, wasserseitig im Mittel 2,5 Meter

Bauzeit

Anfang 2015 bis November 2016

Bei der Maßnahme M 58 am rechten Ufer der Zschopau handelt es sich um eine überschüttete Spundwand an der Fußgängerbrücke. Die Spundwand mit Mineralboden-Anschüttung dient als Hochwasserschutzwand und bindet nicht in den dichten Bodenhorizont ein. Damit ist sie im Untergrund für Grundwasser durchlässig.

Kosten

Die Gesamtkosten des Hochwasserschutzprojektes an der Zschopau in Frankenberg belaufen sich auf rund 17,5 Millionen Euro. Rund 3,3 Millionen Euro entfallen auf die Maßnahmen M 40_1, M 50, M 56, M 57 und M 58 im Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung (EFRE) und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

Bauschild M 40_1

Informationstafel zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Bernhard Herrmann, AquEnTec Ingenieurgesellschaft mbH, Projektsteuerer im Auftrag der LTV)

Einbau des aufbereiteten Austauschmaterials in der Deichaufstandsfläche

Baustelle mit zwei Baufahrzeugen, im Hintergrund blauer Himmel und grüne Bäume
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

Deich nach Fertigstellung

Blick auf Grünfläche mit Bäumen
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

Bauschild M 50 und M 56 - 58

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

M 50 vor Baubeginn

Fluss mit bewachsenen Uferrändern
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

Fertige Maßnahme M 50

asphaltierter Weg, links niedrige Mauer mit Zaun darauf, dahinter ein Haus, rechts vom Weg Wiese
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

M 56 vor Baubeginn

Weg mit Zaun daneben
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Bernhard Herrmann, AquEnTec Ingenieurgesellschaft mbH)

eingebaute Abstützungen zur zusätzlichen Stabilisierung des Schützes, Ansicht vom Obergraben

Wasser mit Absperranlage
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Bernhard Herrmann, AquEnTec Ingenieurgesellschaft mbH)

M 56 nach Fertigstellung, inkl. der erhöhten Staubleche

asphaltierter Weg, links niedrige Mauer mit Geländer darauf, blauer Himmel, Bäume
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

M 57 vor Baubeginn

Gestrüpp, im Hintergrund Wasser
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Bernhard Herrmann, AquEnTec Ingenieurgesellschaft mbH)

M 57 nach Fertigstellung

asphaltierter Weg, rechts Wiese, links niedrige Mauer mit Geländer darauf
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

M 58 vor Baubeginn

Wiese mit Gestrüpp und Fahrspuren von ein wenig Schnee bedeckt
/
(© Landestalsperrenverwaltung Sachsen / Fotograf: Bernhard Herrmann, AquEnTec Ingenieurgesellschaft mbH)

M 58 (überschüttete Spundwand) nach Fertigstellung

Wiese, asphaltierter und gepflasterter Weg
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

EFRE-Erinnerungstafel

Informationsschild zum geförderten Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Joachim Klietsch)

Pflanzfläche zum Projekt

Blick auf ein eingezäuntes Stück Wiese mit frisch gepflanzten Bäumen

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/ Obere Weiße Elter
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2022 bis 2027

Bauzeit

2025 bis 2027 (geplant)

Förderzeitraum 2021-2027

FV-Ident-Nr.: 350/20234
Planung ab Leistungsphase 5 und Bau

Ziel des Bauvorhabens

Mit der geplanten Maßnahme soll der Hochwasserschutz für den hochwassergefährdeten Bereich der Ortslage Aue rechtsseitig der Zwickauer Mulde im Bereich zwischen Simmelmarkt bis Einmündung Schwarzwasser, Fluss-km 119+895 - 120+58 sichergestellt werden.

Zusammenfassung des Vorhabens

Die geplante Maßnahme befindet sich an der Zwickauer Mulde in Aue, Bereich Simmelmarkt bis Einmündung Schwarzwasser, Fluss-km 119+895 - 120+580. Die HWSK besagt: Infolge der eng an beiden Muldenufern stehenden städtischen Bebauung kann die Hochwassersicherung nur durch Hochwasserschutzmauern zwischen den Gebäuden gelöst werden. Die Gebäudemauern einschließlich einer Teilhöhe des Erdgeschosses sind in das Hochwasserschutzsystem zu integrieren. Dafür ist eine ausreichende Gebäudesicherung durchzuführen. Geplant ist nun, die beidseitig am Gewässer bestehenden Ufermauern, inkl. Freibord, zu erhöhen. Als Bemessungsgrundlage wird der Planzustand HQ100 herangezogen. Die vorhandenen Ufermauern bestehen aus Naturstein- und Ortbetonmauerwerk sowie Stützwänden von Gebäuden und sind zum Schutz vor einem Überströmen des Innenstadtbereiches von Aue um 50 - 60 cm, teilweise 90 cm, zu erhöhen. Durch die Realisierung der Hochwasserschutzmaßnahmen sollen Überflutungen des Innenstadtbereiches von Aue, wie zum Hochwasser 2002, ausgeschlossen werden. In den Jahren 2007 bis 2011 wurden auf der gegenüberliegenden Uferseite bereits Hochwasserschutzmaßnahmen, soweit notwendig, umgesetzt. Bei nicht Realisierung des vorliegenden Baubereiches wären die Anlieger im Hochwasserfall benachteiligt.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf ca. 5,4 Mio. Euro im Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

rechts Bereich geplante Hochwasserschutzwand inkl. Regenwasserkanal bis Bauende Zufluss Schwarzwasser

Blick auf Fluss mit angrenzender Wohnbebauung
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

links geplantes Bauende am Zufluss Schwarzwasser mit Neubau Entlastungskanal

Blick auf Fluss mit angrenzender Wohnbebauung
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Hochwasserschutz beidseitig zwischen Brücke B101 und Schulbrücke

Blick auf Fluss mit angrenzender Wohnbebauung

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2009 bis 2023

Bauzeit

Februar - November 2019

Baufirma

STRABAG AG

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101476030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 102739052
Planung ab Leistungsphase 5 und bauliche Umsetzung



Ziel des Bauvorhabens

Mit der Maßnahme wurde der Hochwasserschutz im Bereich der Zentralen Kläranlage Zwickau linksseitig der Zwickauer Mulde im Ortsteil Zwickau-Crossen sichergestellt.

Zusammenfassung des Vorhabens

Die Ergebnisse der Deichzustandsanalyse und einer 2D-Modellierung sahen vor, den Deich links der Mulde im Bereich der Zentralen Kläranlage Zwickau (von Fluss-Kilometer 79+800 bis 81+000) einschließlich des rechtsufrigen Rückstaudeiches des Oberrothenbacher Baches zu sanieren.

Die Altdeiche wurden höhen- und geometriemäßig angepasst und auf ca. 950 Metern mit einer axialen Innendichtung in Form einer Bodenvermörtelung versehen. Dabei wurde der anstehende Boden mit einer Fräse gefördert, mit einer Bindemittelsuspension auf Bentonitbasis vermischt und wieder eingebaut. Auf einer Länge von 250 Metern bindet diese in die nicht-grundwasserleitenden Bodenschichten ein. Die Innendichtung erhöht die Standsicherheit des Deiches.

Der Rückstaudeich am Oberrothenbacher Bach wurde auf seiner gesamten projektierten Länge von 200 Metern mittels des zuvor beschriebenen Verfahrens instandgesetzt. Der restliche Bereich des Deiches links der Mulde wurde als Dreizonendeich ertüchtigt. Abschnittsweise wurde der Deich auf Grund der beengten Platzverhältnisse mit einer luftseitigen Winkelstützwand versehen. An den Außenkurven der Zwickauer Mulde wurde die wasserseitige Deichböschung zusätzlich mit einer Steinschüttung und einem Fußsteinsatz befestigt.

Ziel dieses Bauvorhabens ist der Schutz der zentralen Kläranlage Zwickau vor einem Hochwasserereignis, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 1,9 Millionen Euro. Rund 1,8 Millionen Euro entfallen auf den Förderzeitraum von 2014 – 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Deich vor Baubeginn - Blickrichtung stromaufwärts

große Wiese mit Wald im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Deich vor Baubeginn - Blickrichtung stromabwärts

Wiese und ein umzäuntes Haus
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Bauschild

Informationstafel zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Deichprofilierung

breite Straße aus Erde durch Grünflächen
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Steinsatz

Bagger auf Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Oberbodenauftrag

Baufahrzeug mit Walze
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

fertiggestellter Deich

Weg aus rötlichem Boden, links davon ein Maschendrahtzaun und rechts Wiese
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

EFRE-Erinnerungstafel und Hinweisschild

Hinweisschilder zum Hochwasserschutzdeich und zur EU-Förderung am Wegesrand des Deiches

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2008 bis 2023

Bauzeit

2019 bis 2022

Baufirma

Swietelsky Baugesellschaft mbH

Förderzeitraum 2014-2020

FV-Ident-Nr.: 103334052
Bauliche Umsetzung



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich der Stadt Penig links der Zwickauer Mulde im Bereich der Firmen Reisewitz und MetaTec (ca. Fluss-Kilometer 44+052 bis Fluss-Kilometer 44+792) sichergestellt.

Zusammenfassung des Vorhabens

Die Stadt Penig ist in den Bereichen entlang der Zwickauer Mulde durch Hochwasser gefährdet. Statistisch gesehen tritt einmal in zehn Jahren ein Hochwasser mit größeren Überschwemmungen auf. In den vergangenen 150 Jahren gab es in Penig jedoch fünf extreme Hochwasser – 1858, 1897, 1954, 2002 und 2013. Das Augusthochwasser im Jahr 2002 richtete enorme Schäden an. Allein im kommunalen Bereich und bei ortsansässigen Unternehmen traten Schäden in Höhe von etwa 11,5 Millionen Euro auf. Die Situation in Penig wurde im Hochwasserschutzkonzept Zwickauer Mulde untersucht. Dieses schlägt vor, den Industriestandort Penig auf beiden Seiten des Flusses durch Hochwasserschutzwände zu schützen. Die Höhe der zu errichtenden Hochwasserschutzanlage wurde auf der Grundlage des Hochwasserschutzkonzeptes Nr. 16 für die Zwickauer Mulde abgestimmt.

Der Abschnitt A ist ein Teil der Hochwasserschutzmaßnahmen für Penig und befindet sich linksseitig der Zwickauer Mulde. Parallel zur Mulde und den Hochwasserschutzmaßnahmen verläuft die Thierbacher Straße. In diesem Projekt wird der Teilbereich bei den Firmen Reisewitz und MetaTec mit einer Länge von 740 Metern umgesetzt. Ziel der Maßnahmen ist der Anliegerschutz für Gewerbebetriebe und Wohnbebauung.

Mit den geplanten Maßnahmen soll ein Schutzziel von HQ100 (ohne Freibord) erreicht werden. Die Herstellung der Hochwasserschutzanlage erfolgt von der Thierbacher Straße (Ortseingang) bis zum Kreuzungsbereich Thierbacher Straße – Schillerstraße mit dem Anschluss an die Hochwasserschutzanlagen des 1. Bauabschnitts Thierbacher Straße .

Im ersten Konstruktionsabschnitt werden zuerst - je nach Tiefenlage des Felshorizontes - Bohrungen zur Auflockerung des Baugrunds durchgeführt. Danach wird die Spundwand vibrationsarm in den Baugrund eingebaut. Mittels Kopfbalken wird eine Stahlbetonwand auf die Spundwand aufgesetzt.

Im Teilbereich entlang der Firma Reisewitz befindet sich ein Tank-und Fasslager, in dem leicht entflammbare Flüssigkeiten gelagert werden. Um dieses Lager bestehen Vorgaben zum Schutz vor Explosionen, daher ist der Einbau von Spundwänden wegen der Entstehung von Funken nicht zulässig. In diesem Bereich wird die Hochwasserschutzwand durch eine im Baugrund eingespannte, überschnittene Bohrpfahlwand mit einer aufgesetzten Stahlbetonwand gebildet.

In beiden Teilbereichen wurden die Hochwasserschutzwände nicht nur für den Hochwasserfall, sondern auch für eine außergewöhnliche Belastung durch Fahrzeuganprall ausgelegt.

Kosten

Die Gesamtkosten für die Hochwasserschutzmaßnahmen an der Zwickauer Mulde in Penig belaufen sich auf rund 23,4 Millionen Euro. Rund 6,6 Millionen Euro entfallen auf den Förderzeitraum von 2014 – 2020 für den 2. Bauabschnitt des Abschnitts A. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Übersichtsdarstellung, hier relevant: Abschnitt A, 2. Bauabschnitt

Bild einer Karte mit verschiedenen bunt eingezeichneten Bauabschnitten
/
(© Landestalsperrenverwaltung Sachsen/Oliver Terne)

Bauschild im Bereich Thierbacher Straße

Bauschild vor Wald neben einem Gebäude
/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Errichtung der Hochwasserschutzanlage (hier: Stemmtor) an der Zwickauer Mulde

Blick aus dem Grünen auf eine Straße und einem Fluss dahinter
/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Blick stromabwärts der Zwickauer Mulde in Richtung Firma MetaTec

Blick auf eine Mauer an einer Böschung mit Treppe hinab zum Fluss
/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Blick stromaufwärts der Zwickauer Mulde in Richtung Firma Reisewitz

Blick auf eine Mauer an einer Böschung mit silbernem Rohr darüber
/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Erinnerungstafel 1

Mauer mit kleinem EFRE-Schild
/
(© Landestalsperrenverwaltung Sachsen / Jens Krey)

Erinnerungstafel 2

Blick auf Mauer mit Schild mit EFRE-Logo

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2008 bis 2023

Bauzeit

April 2019 bis August 2020

Baufirma

Phönix-Bau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101262030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 101262052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der Maßnahme M 240 wird der Hochwasserschutz für den hochwassergefährdeten Bereich linksseitig der Zwickauer Mulde im Bereich der Ortslage Schlunzig sichergestellt.

Zusammenfassung des Vorhabens

Die Maßnahme aus dem Hochwasserschutzkonzept für die Zwickauer Mulde befindet sich in der Gemarkung Wernsdorf, südöstlich von Glauchau. Das Gebiet wird im Norden durch den Flusskilometer 72+970 und im Süden durch den Flusskilometer 75+306 (Deichkilometer 0+000 bis 2+237, somit ca. 2.240 Meter Länge) begrenzt.

Laut Hochwasserschutzkonzeption „Mulden und Weiße Elster“ musste eine Deicherhöhung im Bereich zu Dennheritz infolge Freibordanpassung erfolgen, um den Schutz vor einem Hochwasserereignis zu erreichen, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100). In Ergänzung zum Hochwasserschutzkonzept wurde im o. g. Bereich eine Deichzustandsanalyse durchgeführt. Diese kam zu dem Ergebnis, dass die grundhafte Instandsetzung und die Schaffung eines Freibordes des linken Deiches der Zwickauer Mulde erforderlich seien, um die Standsicherheit des Deiches weiterhin zu gewährleisten. Der Deich soll auf der vorhandenen Trasse saniert werden.

Im Rahmen des Bauvorhabens wurde eine Kerndichtung eingebaut, Böschungsneigungen und Kronenbreite angepasst sowie landseitig ein Deichverteidigungsweg geschaffen.

Die Kerndichtung wurde mittels Fräs-Misch-Injektionsverfahren (FMI) hergestellt. Landseitig erfolgte eine erforderliche Anschüttung aus gemischtkörnigem Bodenmaterial zur Erlangung der erforderlichen Deichkubatur. Zudem wurde am landseitigen Deichfuß ein Sickerprisma eingebaut. Auf der Wasserseite erfolgte eine Anschüttung teilweise nur durch Oberboden. Die Böschungsneigung wurde auf ein Verhältnis von 1:3 abgeflacht.

Der Deichverteidigungsweg wurde mit einer sandgeschlämmten Schotterdecke auf einer Breite von 4,00 Metern befestigt. Dabei wurden die Deichüberfahrten den technischen Anforderungen angepasst. Die geplante Deichkubatur wurde angeglichen und die Deichrampe auf eine Längsneigung von maximal 10 Prozent ausgebildet.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 5,0 Millionen Euro. Davon entfallen auf den Förderzeitraum 2007 bis 2013 rund 0,3 Millionen Euro und auf den Förderzeitraum 2014 bis 2020 rund 4,65 Millionen Euro. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

vorhandener Deich vor Baubeginn

Blick auf Feld mit Wiese und Acker und im Hintergrund Bäume
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Bauschild

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Situation während der Baumaßnahme

Baustelle mit Bagger und gelbes Rapsfeld im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen)

EFRE- Erinnerungstafel nach Fertigstellung 10.08.2020

Ein Findling mit einer angebrachten, kleinen Metalltafel steht auf einer Wiese
/
(© Landestalsperrenverwaltung Sachsen)

EFRE - Erinnerungstafel nach Fertigstellung 10.08.2020, Standort 2

Ein weiterer, etwas größerer Findling mit einer angebrachten, kleinen Metalltafel steht auf einer Wiese
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

M240 Deichweg fertig neu

rot-weiße Schranke auf Straße, rechts und links grünes Feld
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

M240 Zufahrt Fuss- und Radwegbruecke

Blick auf Straßenende mit Wegen und Feld
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

M240 Brücke fertig

Blick auf eine Brücke mit Metallgitter, dahinter grün

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2008 bis 2023

Bauzeit

April 2019 - Oktober 2019

Baufirma

Phönix-Bau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101358030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 101358052
Planung ab Leistungsphase 5 und bauliche Umsetzung



Ziel des Bauvorhabens

Mit der geplanten Maßnahme wird der Hochwasserschutz für den hochwassergefährdeten Bereich linksseitig der Zwickauer Mulde von Mauritiusbrücke bis Zellstoffhalde sichergestellt.

Zusammenfassung des Vorhabens

Das Vorhaben befindet sich in nördlicher Ortslage der Stadt Zwickau, beginnend an der Parkanlage »Neue Welt« (Fluss-Kilometer 83+853 bis 84+160) im unmittelbaren Uferbereich der Zwickauer Mulde. Dem in der Deichzustandsanalyse ausgewiesenen dringenden Sanierungsbedarf des betrachteten Deichabschnittes wurde mit der Realisierung des Vorhabens Rechnung getragen. Es erfolgte die Sanierung des Deiches sowie die höhenmäßige Anpassung. Durch die Realisierung der Maßnahme wurde ein Schutz vor einem Hochwasserereignis sichergestellt, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100).

Die durchgeführten Baugrunduntersuchungen und Nachweise zur Standsicherheit bestätigten, dass der ursprüngliche Deich nicht der E DIN 19712 bzw. dem DWA-Merkblatt 507-1 »Deiche an Fließgewässern« entsprach und nur in Teilbereichen ausreichend standsicher war. Ein Versagen würde  zu erheblichen Überschwemmungen führen. Auf einer Länge von etwa 140 Metern wurde daher der bestehende, nicht standsichere Deich durch Materialaustausch und Veränderung der Deichgeometrie gemäß DIN 19712 erneuert und in ein Hochufer umgewandelt. Im bereits nach dem Hochwasser 2002 sanierten Abschnitt mit rund 170 Metern Länge wurde eine 3,00 Meter breite Dammkrone erstellt. Zwischen Zwickauer Mulde und Deich besteht nur abschnittsweise ein Vorland, das für die Instandhaltung des Deiches nutzbar ist.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf rund 1,1 Millionen Euro. Rund 1,0 Millionen Euro entfallen auf den Förderzeitraum von 2014 - 2020. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Albrecht Hundert)

Situation vor Baumaßnahme

Fluss, links davon Wiese mit Schafen und ein Weg
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Bauschild

Informationsschild zum Bauprojekt unter einem Baum
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Deichsohle links, Dränschicht Luftseite und bauzeitlicher Hochwasserschutz

Baustelle am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Sickerprisma

Blick auf Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Klaus-Peter Hirthe)

Aufbau Deich

roter LKW auf einer Baustraße an einem Hang
/
(© Landestalsperrenverwaltung Sachsen / Frank Florkowski)

Fertiger Deich mit Deichverteidigungsweg

Blick auf eine asphaltierte Straße, rechts davon ein Grünstreifen, dahinter Gebäude. Links vom Weg eine begrünte Böschung hin zu einem Fluss
/
(© Landestalsperrenverwaltung Sachsen / Frank Florkowski)

Fertiger Deich

Blick auf einen asphaltierten Weg mit einem Metallgeländer auf der linken Seite und einer begrünten Böschung und einem Fluss auf der rechten Seite
/
(© Landestalsperrenverwaltung Sachsen / Frank Florkowski)

Erinnerungstafel

eine kleine Informationstafel, angebracht an Granitsteinen

Gewässer

Zwickauer Mulde

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Zwickauer Mulde/Obere Weiße Elster
Muldenstraße 3
08309 Eibenstock OT Neidhardtsthal

Vorhabenszeitraum

2009 bis 2023

Bauzeit

2022 bis 2023

Baufirma

Phönix-Bau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101524030
Planung von Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 103518052
Planung ab Leistungsphase 5 und Bau

Ziel des Bauvorhabens

Mit der geplanten Maßnahme M 70 sollte der Hochwasserschutz für den hochwassergefährdeten Bereich rechtsseitig der Zwickauer Mulde im Ortsteil Zwickau-Bockwa sichergestellt werden.

Zusammenfassung des Vorhabens

Im Hochwasserschutzkonzept für die Zwickauer Mulde wurde zum Schutz der Siedlungen des Ortsteils Bockwa und der B 93 rechts der Mulde zwischen Fluss-Kilometer 90+150 und 90+660 - teilweise entlang der Bundesstraße ein ca. 560 Meter langer Gewässerabschnitt untersucht.

Es erfolgten erweiterte Baugrunduntersuchungen sowie die planerische Anpassung an die aus dem Hochwasser 2013 resultierenden neuen Hydrologie. Infolge des Hochwasserereignis im Jahr 2013 wurden neue hydrologische Kennwerte erarbeitet, welche bei der weiteren Planung zu berücksichtigen waren. Aufgrund dieser neuen Erkenntnisse war eine Überarbeitung des digitalen Geländemodells und der Planung erforderlich. Eine erneute Beteiligung der Träger öffentlicher Belange und die Grundstückseigentümer war notwendig.

Im Ergebnis der Untersuchungen und der Überarbeitung der Planung wurde rechts der Zwickauer Mulde, zwischen Fluss-Kilometer 90+131 und 90+652, entlang der Bundesstraße B 93 aufgrund der vorherrschenden beengten Platzverhältnisse eine 280 Meter lange Hochwasserschutzwand aus monolithischen Winkelstützelementen errichtet werden. An der Wasserseite wurde ein befahrbarer Revisionsweg errichtet. Infolge der damit verbundenen Eingriffe in die Natur, Fällen von Bäumen im Uferbereich, war eine Bewertung der landschafts-pflegerischen Maßnahmen und in deren Folge eine Überarbeitung der Kompensationsmaßnahmen erforderlich. Folgende Kompensationsmaßnahmen wurden im Zusammenhang mit der Maßnahme umgesetzt:

Für die im Bereich der geplanten Hochwasserschutzwand erforderlichen Baumfällungen wurden in Abstimmung mit der Unteren Naturschutzbehörde, auf einem durch die Stadt Zwickau zur Verfügung gestellten separaten Flurstück in Bockwa, 108 neue Baumpflanzungen als Alleepflanzung sowie mehrere Heister und Steckhölzer entlang der Mulde umgesetzt.

Um die ökologische Struktur des Flusses zu verbessern und Lebensräume für Tiere und Pflanzen wiederzubeleben, wurden Maßnahmen zur Umsetzung der Europäischen Wasserrahmenrichtlinie, wie z. B. das Einbringen von Störsteinen, in der Zwickauer Mulde umgesetzt.

Ziel der Hochwasserschutzmaßnahme ist der Schutz der Wohnbebauung und ansässigen Unternehmen im Ortsteil Bockwa sowie der Bundesstraße B 93 rechts der Mulde vor einem Hochwasserereignis, wie es statistisch einmal in 100 Jahren auftreten kann (HQ100). Der Abflusswert ist mit 510,6 m³/s bemessen.

Kosten

Die Gesamtkosten des Projektes an der Zwickauer Mulde im Zwickauer Ortsteil Bockwa vom Flusskilometer 90+131 bis 90+652 belaufen sich auf rund 1,8 Millionen Euro. Rund 1,7 Millionen Euro sind für den Förderzeitraum von 2014 – 2020 vorgesehen. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Zwickauer Mulde

Blick auf einen breiten Fluss, daneben Wiesen und Wälder
/
(© Landestalsperrenverwaltung Sachsen / Angelika Trülzsch)

Bereich vor Beginn des Vorhabens

Blick auf eine gerade Wiesen-Weg-Spur zwischen Wald
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Bauschild

Bild von einem Bauschild mit EFRE-Logo
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Hochwasserschutzmauer: wasserseitige Anfüllungen und Auslaufbauwerke

Blick auf eine Straße aus Erde, links Erdböschung und darauf eine lange Mauer
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Hochwasserschutzmauer: straßenseitige Verfüllung Wartungsweg

Blick in eine Baustelle mit kleiner Mauer links und Bäumen und Fluss im Hintergrund
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Hochwasserschutzmauer: letzte fertiggestellte Segmente

Blick auf ein Stück Mauer das aus der Erde ragt
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Ausgleichsmaßnahme Einbau Störsteine in Zwickauer Mulde

Blick auf einen gelben Bagger im Fluss umgeben von Grün
/
(© Landestalsperrenverwaltung Sachsen / Heike Schmidt)

Ausgleichsmaßnahme neu hergestellter Pflegeweg mit Bepflanzung

Blick auf einen Weg umsäumt von Jungbäumen, ringsum grünes Feld
/
(© Landestalsperrenverwaltung Sachsen)

Hochwasserschutzmauer mit EFRE-Schild

EFRE-Schild an einer Mauer

Gewässer

Zwönitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde / Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2007 bis 2026

Bauzeit

2023 bis 2025

Baufirma

Phönix-Bau GmbH

Förderzeitraum 2021 - 2027

FV-Ident-Nr.: 350/20233
Planung ab Leistungsphase 5 und Bau

Ziel des Vorhabens

Mit der geplanten Maßnahme M1.14 wird der Hochwasserschutz für den hochwassergefährdeten Bereich in der Gemeinde Burkhardtsdorf beidseitig der Zwönitz von Flusskilometer 17+575 bis km 18+022 sichergestellt.

Zusammenfassung des Vorhabens

Burkhardtsdorf war in der Vergangenheit, z. B. in den Jahren 2002, 2010 und 2013, von Hochwasser betroffen. Nach dem Hochwasserereignis im August 2002 wurde u.a. das Hochwasserschutzkonzept Nr. 27 Los 3 namens »Chemnitz mit Würschnitz und Zwönitz« erstellt. Daraus gehen auch die örtlichen Hochwasserschutzmaßnahmen in Burkhardtsdorf hervor. Dort ist eine Hochwasserschutzlinie von fast 6 Kilometern Länge vorgesehen. Insgesamt sind ca. 200 Flurstücke betroffen. Ziel ist der Schutz der anliegenden Wohnbebauung, der gewerblichen Einrichtungen und der Straßen vor einem Hochwasserereignis, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25).

Das HWSK Nr. 27 Chemnitz mit Würschnitz und Zwönitz schlägt an der Zwönitz in Burkhardtsdorf mehrere Maßnahmen vor. Im Ergebnis der Planung sollen von Fkm 17+575 bis 18+022 die Hochwasserschutzwände neu errichtet bzw. erhöht und das Gewässerbett aufgeweitet werden. Durch die enge Wohnbebauung gestalten sich die Bauarbeiten als sehr schwierig. Die neuen Bauwerke (Schwergewichtswände, Hochwasserschutzwände mit Rückverankerungen und Maueraufsätzen) erfordern somit einen entsprechend hohen Aufwand.

Das Baulos M1.14 wurde im Projekt »EF03| Zwönitz, Burkh., HWS-Mauern, M1.14« (BPID 4651) der Förderperiode 2014-2020 realisiert (siehe Anlage „Übersichtsplan“). Aufgrund der erforderlichen Projektteilung, kommt es zur Bildung des neuen Projektes für das Los M1.14 C. Grund für die Teilung des Gesamtprojektes sind Verzögerungen im Genehmigungsverfahren infolge eines Klageverfahrens und Änderungen der Technologie auf Grund nicht vorhersehbarer Baugrundverhältnisse.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf ca. 49,7 Mio. Euro. Rund 4,2 Mio. Euro entfallen auf den Förderzeitraum von 2021 - 2027. Davon werden 60 Prozent über den Europäischen Fonds für regionale Entwicklung und 40 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Luftbild Baumaßnahme M 1.14 - C

Luftbild von eniem sich durch einen bebauten Ort schlängelnden Fluss

Gewässer

Zwönitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2007 bis 2023

Bauzeit

2018 bis 2020

Baufirma

BMB Bau GmbH

Förderzeitraum 2007-2013

FV-Ident-Nr.: 101493030
Planung Leistungsphase 1 bis 4

Förderzeitraum 2014-2020

FV-Ident-Nr.: 102951052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme M1.10 wird der Hochwasserschutz für den hochwassergefährdeten Bereich in der Gemeinde Burkhardtsdorf beidseitig der Zwönitz von Flusskilometer 16+141,0 bis 16+447,7 sichergestellt.

Zusammenfassung des Vorhabens

Burkhardtsdorf war in der Vergangenheit, z.B. in den Jahren 2002, 2010 und 2013, von Hochwasser betroffen. Nach dem Hochwasserereignis im August 2002 wurde u.a. das Hochwasserschutzkonzept Nr. 27 Los 3 namens „Chemnitz mit Würschnitz und Zwönitz“ erstellt. Daraus gehen auch die örtlichen Hochwasserschutzmaßnahmen in Burkhardtsdorf hervor. Dort ist eine Hochwasserschutzlinie von fast 6 Kilometern Länge vorgesehen. Insgesamt sind ca. 200 Flurstücke betroffen. Ziel ist der Schutz der anliegenden Wohnbebauung, der gewerblichen Einrichtungen und der Straßen vor einem Hochwasserereignis, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25).

Die Maßnahme M1.10 ist Teil der geplanten Hochwasserschutzlinie und befindet sich beidseitig der Zwönitz von Fluss-Kilometer 16+141,0 bis 16+447,7. Im Ergebnis der Planung wurden dort aktuell Hochwasserschutzwände neu errichtet bzw. erhöht und das Gewässerbett aufgeweitet. Durch die enge Wohnbebauung gestalten sich die Bauarbeiten als sehr schwierig. Die neuen Bauwerke, Schwergewichtswände, Hochwasserschutzwände mit Rückverankerungen und Maueraufsätze erfordern somit einen entsprechenden hohen Aufwand.

Analog zu den weiteren, sich derzeit in der Umsetzung befindlichen Hochwasserschutzmaßnahmen in Burkhardtsdorf (M1.11 und M1.14) werden im Rahmen der Baumaßnahme folgende Ausgleichsmaßnahmen durchgeführt:

  • A1: Restrukturierung des Gewässerbettes als ökologisch besonders bedeutsame Sohlstruktur
  • A2: Anlage einer Vorschüttung von Steinen/Blöcken entlang der Uferlinie im Bereich der neu zu errichtenden Hochwasserschutzwand
  • A3: Setzen von Störsteinen in das Flussbett

Kosten

Die Gesamtkosten des Projektes an der Zwönitz in Burkhardtsdorf belaufen sich auf 44,0 Millionen Euro. Rund 3,3 Millionen Euro entfallen im Förderzeitraum von 2014 - 2020 auf die Maßnahme M 1.10. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bauschild

Informationstafel zum Bau
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bereich der Maßnahme an der B 180 vor der Bauausführung

verschneite Straße mit Leitplanke, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bereich der Maßnahme an der B 180 während der Bauausführung

Blick auf Straße mit niedriger Mauer mit Geländer, im Hintergrund eine Brücke, links Bagger und Häuser
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bauende Brücke Becherstraße - Blick gegen die Fließrichtung

Blick auf Fluss mit direkt angrenzenden Häusern
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bauende Höhe Kreuzung B 95 - Blick in Fließrichtung

Blick auf Fluss von Straße aus
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Tor zum Wartungsweg

Blick auf einen Zaun mit einem Tor
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Blick auf die fertige Hochwasserschutzwand

Blick auf Fluss, dahinter Häuser
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Burkhardtsdorf M1.10 EFRE-Tafel

Bild von einem EFRE-Schild

Gewässer

Zwönitz

Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2007 bis 2023

Bauzeit

2019 bis 2022

Baufirma

M1.11-1 Hundhausen-Bau GmbH Eisenach
M1.11-2 Phönix-Bau GmbH

Förderzeitraum 2007 - 2013

FV-Ident-Nr.: 101493030
Planung Leistungsphase 1 bis 4

Förderzeitraum 2014 - 2020

FV-Ident-Nr.: 102959052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der Maßnahme M1.11 wird der Hochwasserschutz für den hochwassergefährdeten Bereich in der Gemeinde Burkhardtsdorf beidseitig der Zwönitz von Flusskilometer 16+460,0 bis km 17+573,7 sichergestellt.

Zusammenfassung des Vorhabens

Burkhardtsdorf war in der Vergangenheit, z.B. in den Jahren 2002, 2010 und 2013, von Hochwasser betroffen. Nach dem Hochwasserereignis im August 2002 wurde u.a. das Hochwasserschutzkonzept Nr. 27 Los 3 namens „Chemnitz mit Würschnitz und Zwönitz“ erstellt. Daraus gehen auch die örtlichen Hochwasserschutzmaßnahmen in Burkhardtsdorf hervor. Dort ist eine Hochwasserschutzlinie von fast 6 Kilometern Länge vorgesehen. Insgesamt sind ca. 200 Flurstücke betroffen. Ziel ist der Schutz der anliegenden Wohnbebauung, der gewerblichen Einrichtungen und der Straßen vor einem Hochwasserereignis, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25).

Die Maßnahme M1.11 ist Teil der geplanten Hochwasserschutzlinie und befindet sich beidseitig der Zwönitz von Fluss-Kilometer 16+460,0 bis 17+573,7. Im Ergebnis der Planung wurden dort Hochwasserschutzwände neu errichtet bzw. erhöht und das Gewässerbett aufgeweitet. Durch die enge Wohnbebauung gestalteten sich die Bauarbeiten als sehr schwierig. Die neuen Bauwerke, Schwergewichtswände, Hochwasserschutzwände mit Rückverankerungen und Maueraufsätze erforderten somit einen entsprechenden hohen Aufwand.

Die Maßnahme gliedert sich in die Abschnitte M 1.11-1 und M 1.11-2. Die Baumaßnahme im Abschnitt M 1.11-1 wurde im Jahr 2021 abgenommen. Im April 2020 wurde mit der Leistungsausführung im Abschnitt M 1.11-2 begonnen. Die Abnahme erfolgte im Dezember 2022.

Analog zu der weiteren, sich derzeit in der Umsetzung befindlichen Hochwasserschutzmaßnahme in Burkhardtsdorf (M1.14) werden im Rahmen der Baumaßnahme folgende Ausgleichsmaßnahmen durchgeführt:

  • A1: Restrukturierung des Gewässerbettes als ökologisch besonders bedeutsame Sohlstruktur
  • A2: Anlage einer Vorschüttung von Steinen/Blöcken entlang der Uferlinie im Bereich der neu zu errichtenden Hochwasserschutzwand
  • A3: Setzen von Störsteinen in das Flussbett

Kosten

Die Gesamtkosten des Projektes an der Zwönitz in Burkhardtsdorf belaufen sich auf über 44,0  Millionen Euro. Rund 10 Millionen Euro entfallen im Förderzeitraum von 2014 - 2020 auf die Maßnahme M 1.11. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Abschnitt M 1.11-1 – Bautafel

Bautafel
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Abbruchhaus, Alte Poststraße 1

Blick von einer Brücke über einen Fluss auf ein altes Haus, das direkt am Fluss steht
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bereich der geplanten Gewässeraufweitung am Abbruchhaus

Blick von einer Brücke auf einen Fluss, der rechts und links am Ufer sehr stark bewachsen ist
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Fundament für die Hochwasserschutzwand an der Uferstraße

Blick auf eine Baustellenstraße
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Errichtung Hochwasserschutzwand am Topfmarkt

Blick auf einen Fluss an dessen rechter Seite eine Mauer verläuft und links Sandsäcke ihn in sein Bett zwingen, daneben eine Baustraße und ein Parkplatz
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Abbildung 6 M 1.11 - 1

Blick auf Fluss mit Stoersteinen drin
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Abbildung 7 M 1.11 - 1

Blick auf Fluss mit steinerner Mauer
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Abbildung 7 M 1.11 - 1

Blick auf Fluss mit steinerner Böschung
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Abbildung 8 M 1.11 - 2

Blick von Brücke auf Haus, davor ein Fluss
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Abbildung 9 M 1.11 - 2

Blick auf Fluss, dahinter Bebauung
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Abbildung 10 M 1.11 - 2

Blick auf Fluss mit angrenzendem Fluss

Gewässer Zwönitz
Antragsteller/Begünstigter

Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Freiberger Mulde/Zschopau
Rauenstein 6A
09514 Pockau-Lengefeld

Vorhabenszeitraum

2007 bis 2023

Bauzeit

2018 bis 2023

Baufirma

M1.14 A UA-1 Gunter Hüttner & Co. GmbH Bauunternehmung
M1.14 A UA-2 Phönix-Bau GmbH
M1.14 B UA-1 Phönix-Bau GmbH
M1.14 B UA-2 Krause  Co. Hoch-, Tief- und Anlagenbau GmbH
M1.14 C Phönix-Bau GmbH
M1.14 D Phönix-Bau GmbH
M1.14 Hochwasserschutzlager Phönix-Bau GmbH

Förderzeitraum 2007-2013

FV-Ident-Nr.: 101493030
Planung Leistungsphase 1 bis 4

Förderzeitraum 2014-2020

FV-Ident-Nr.: 103097052
Planung ab Leistungsphase 5 und Bau



Ziel des Bauvorhabens

Mit der geplanten Maßnahme M1.14 wird der Hochwasserschutz für den hochwassergefährdeten Bereich in der Gemeinde Burkhardtsdorf beidseitig der Zwönitz von Flusskilometer 17+575,3 bis km 19+435,7 sichergestellt.

Zusammenfassung des Vorhabens

Burkhardtsdorf war in der Vergangenheit, z. B. in den Jahren 2002, 2010 und 2013, von Hochwasser betroffen. Nach dem Hochwasserereignis im August 2002 wurde u.a. das Hochwasserschutzkonzept Nr. 27 Los 3 namens „Chemnitz mit Würschnitz und Zwönitz“ erstellt. Daraus gehen auch die örtlichen Hochwasserschutzmaßnahmen in Burkhardtsdorf hervor. Dort ist eine Hochwasserschutzlinie von fast 6 Kilometern Länge vorgesehen. Insgesamt sind ca. 200 Flurstücke betroffen. Ziel ist der Schutz der anliegenden Wohnbebauung,  der gewerblichen Einrichtungen und der Straßen vor einem Hochwasserereignis, wie es statistisch einmal in 25 Jahren auftreten kann (HQ25).

Die Maßnahme M1.14 ist Teil der geplanten Hochwasserschutzlinie und befindet sich beidseitig der Zwönitz von Fluss-Kilometer 17+575,3 bis 19+435,7. Im Ergebnis der Planung werden dort aktuell Hochwasserschutzwände neu errichtet bzw. erhöht und das Gewässerbett aufgeweitet. Durch die enge Wohnbebauung gestalten sich die Bauarbeiten als sehr schwierig. Die neuen Bauwerke (Schwergewichtswände, Hochwasserschutzwände mit Rückverankerungen und Maueraufsätzen) erfordern somit einen entsprechend hohen Aufwand.

Die Maßnahme gliedert sich in die Vergabeeinheiten (VGE) A, B, C, D und das Zentrallager für die Hochwasserschutztechnik, wobei die Abschnitte A und B in zwei Unterabschnitte (UA) eingeteilt sind. Der Abschnitt VGE A UA 1 (zwischen Brücke Dorfweg und Kreuzung Dorfweg / obere Hauptstraße) wurde im Januar 2020 abgenommen. Ebenso wurde der Abschnitt VGE B UA 1 (Fußgängerbrücke Ahnerweg bis Brücke Ahnerweg) im Dezember 2021 abgenommen. Der Abschnitt VGE A UA 2 (zwischen Brücke Wüsteweg und Brücke Dorfweg) wurde am 30.08.2022 abgenommen. Die Abnahme des Zentrallagers für die Binnenentwässerungstechnikwurde erfolgte im August 2023. Die Abschnitte  VGE B UA 2 (zwischen Brücke Ahnerweg und Brücke Wüsteweg) , VGE C (zwischen Fußgängerbrücke Topfmarkt und Fußgängerbrücke Ahnerweg) und VGE D befinden sich noch im Bau und werden im Jahr 2023 abgenommen und abgerechnet.

Analog zu den weiteren, bereits fertiggestellten Hochwasserschutzmaßnahmen in Burkhardtsdorf (M1.11 und M1.10) werden im Rahmen der Baumaßnahme folgende Ausgleichsmaßnahmen durchgeführt:

  • A1: Restrukturierung des Gewässerbettes als ökologisch besonders bedeutsame Sohlstruktur
  • A2: Anlage einer Vorschüttung von Steinen/Blöcken entlang der Uferlinie im Bereich der neu zu errichtenden Hochwasserschutzwand
  • A3: Setzen von Störsteinen in das Flussbett

Kosten

Die Gesamtkosten des Hochwasserschutzprojektes an der Zwönitz in Burkhardtsdorf belaufen sich auf über 44,0 Millionen Euro. Rund 20,1 Millionen Euro entfallen im Förderzeitraum von 2014 - 2020 auf die Maßnahme M 1.14. Davon werden 80 Prozent über den Europäischen Fonds für regionale Entwicklung und 20 Prozent durch den Freistaat Sachsen finanziert.

Bilder

/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bauschild für den Unterabschnitt 1 der Vergabeeinheit A

Informationsschild zum Bauprojekt
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Hochwasserschutzwand am Dorfweg

Blick auf Flussufer im Bau, im Hintergrund ein Haus und Wald
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Hochwasserschutzwand am Dorfweg

Blick auf Flussuferbaustelle
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Bauschild für den Unterabschnitt 2 der Vergabeeinheit A

Bauschild
/
(© Landestalsperrenverwaltung Sachsen / Andreas Oette)

Arbeiten an der rückgesetzten Hochwasserschutzwand am Wüsteweg

Bauarbeiter mit weißen Helmen stehen hinter einer Absperrung an einer Mauer und arbeiten, daneben eine Straße und im Hintergrund Häuser und Bäume vor blauem Himmel
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

M 1.14 C oberhalb Bahnübergang B 180

Luftbild von einem Flusslauf
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

M 1.14 C - Höhe Kindergarten

Bild auf Baustelle am Fluss
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

M 1.14 - B UA 2 an der B 180

Bild auf Baustelle an einer Straße
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

VGE-D Pumpwerk Höhe Brücke Ahnerweg

Baustelle
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Zentrallager Binnenentwässerungstechnik

Zaun vor weißem Gebäude
/
(© Landestalsperrenverwaltung Sachsen / Frank Vogel)

Zentrallager Binnenentwässerungstechnik

weißer Garagenkomplex

Just Transition Fund (JTF)

EFRE-Logo, Förderperiode 2023-2029

Der Just Transition Fund (JTF) - Fonds für einen gerechten Übergang - ist ein Förderinstrument der Europäischen Union. Mit diesem Fonds sollen Regionen und Menschen in die Lage versetzt werden, die Auswirkungen des Übergangs zu einer klimaneutralen Wirtschaft bis 2050 zu bewältigen. Die Landestalsperrenverwaltung Sachsen setzt verschiedene Projekte in diesem Bereich um.

Maßnahme Bauliche Umsetzung der Messstellenkonzepte, Messtechnische Ausrüstung
Gewässer Flussgebietsbewirtschaftung Weiße Elster und Pleiße
Antragsteller/Begünstigter Landestalsperrenverwaltung des Freistaates Sachsen
Betrieb Elbaue/Mulde/Untere Weiße Elster
Gartenstraße 34
04571 Rötha
Vorhabenszeitraum 2023 bis 2029
Beschaffungszeitraum 2023 bis 2025 (geplant)
Liefervertrag Seba Hydrometrie GmbH & Co. KG
Förderzeitraum 2021-2027 FV-Ident-Nr.: 350/202314

Ziel des Vorhabens

Mit der geplanten Maßnahme soll die Bewirtschaftung und Verteilung von Wasser als eine zentrale Grundlage der Strukturentwicklung und klimaresilienten Renaturierung der vom Kohleausstieg betroffenen Gewässer im Mitteldeutschen Revier gewährleistet werden. Die Beschaffung von messtechnischer Ausrüstung und der Messstellenbetrieb bilden die Grundlage für das Strategische Wassermanagement im Landkreis Leipzig.

Kurze Zusammenfassung des Vorhabens

Der JTF unterstützt Projekte, durch welche die konzeptionellen Grundlagen geschaffen und Trägerstrukturen zur Flussgebietsbewirtschaftung in der Region aufgebaut werden. Mit der Errichtung der Bewirtschaftungszentrale soll diese zentrale Trägerstruktur geschaffen werden. Der Aufbau zielt darauf ab, die technischen und räumlichen Voraussetzungen für eine zentrale Gewässer-bewirtschaftung und den Erhalt der blau-grünen Infrastruktur bereitzustellen.

Wesentliche Voraussetzung für diese Gewässerbewirtschaftung ist die Kenntnis über die für eine zielgerichtete Steuerung relevanten Größen (Abfluss, Fließtiefe, Beschaffenheit etc.). Die Beschaffung dieser Daten erfolgt über Menge- bzw. Güte-Messstellen bzw. Pegel. Die aktuelle Ausstattung mit solchen Messstellen/Pegel ist für die zum Flächenerhalt erforderliche Anpassung der Wasserverteilung sowohl in Bezug auf deren Lage als auch hinsichtlich der Anzahl stark mangelhaft.

Basierend auf den laufenden Vorarbeiten zum Messstellenkonzept wird neben der Errichtung von ortfesten Messstellen (Pegel) daher auch die Einrichtung und der Betrieb ergänzender und in ihrer Lage veränderlicher Messstellen erforderlich, um die Mess- bzw. Steuergrößen in ausreichender Dichte effizient zu ermitteln. Zur Gewährleistung des strategischen Wassermanagements in dem vom Kohleausstieg betroffenen Gewässer erfolgt die Beschaffung von messtechnischer Ausrüstung.

Kosten

Die Gesamtkosten des Projektes belaufen sich auf 0,03 Mio. Euro im Förderzeitraum von 2021 - 2027. Davon werden 50 Prozent über den Europäischen Fonds für regionale Entwicklung und 50 Prozent durch den Freistaat Sachsen finanziert.

Bilder

Einsatz eines Messteams mit der mobilen Messsonde im Gewässer
Einsatz eines Messteams mit der mobilen Messsonde im Gewässer  © Landestalsperrenverwaltung Sachsen / Christian Stentzler
zurück zum Seitenanfang
